Шкатулка с оригинальным механизмом своими руками

развернуть

Шкатулка с оригинальным механизмом своими руками

alt

Материалы.
— Деревянные бруски, досточки
— Клей ПВА
— Воск для пропитки древесины
— Отрез ткани
— Декоративная ручка для ящичка.

Инструменты и станки, использованные автором.
— Шуруповерт
— Фуговальный станок
— Циркулярная пила
— Ленточная пила
— Торцовочная пила
— Орбитальный шлифовальный станок и машинка
— Ленточный шлифовальный станок
— Ручной фрезер
— Фрезерный станок
— Струбцины, много разных струбцин
Стамески
— Утюг
— Нож
— Линейка, уголок.

Процесс изготовления.

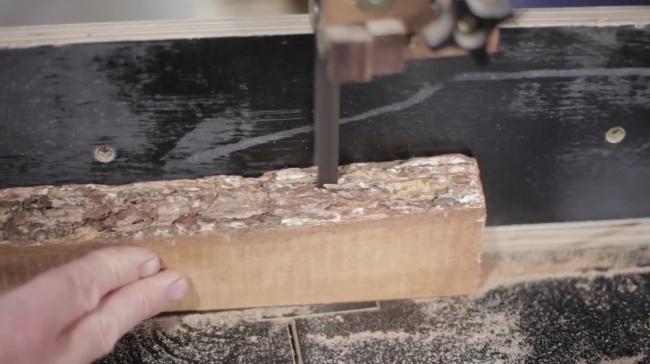

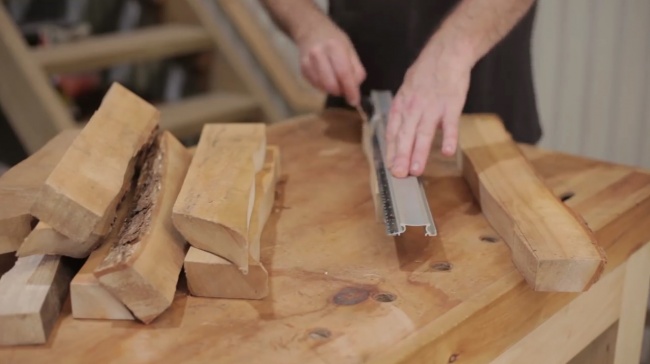

Итак, у автора не нашлось готовых досок, и он решает делать все элементы шкатулки из необработанных поленьев с нуля. Первым этапом распускает большие бруски вдоль на ленточной пиле.

alt
alt

alt

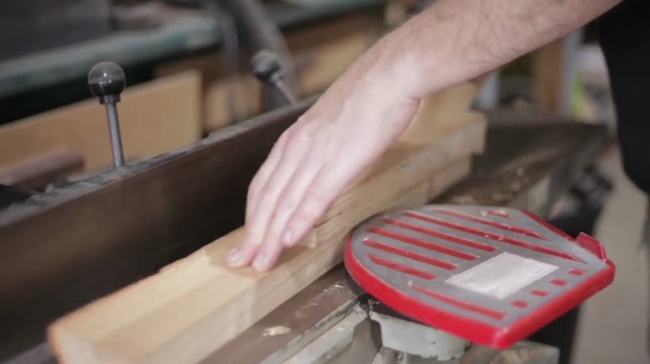

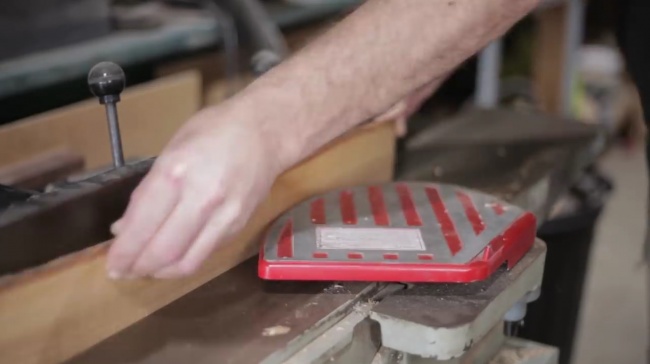

Затем выравнивает на фуганке одну сторону заготовок, создавая базу.

alt

alt

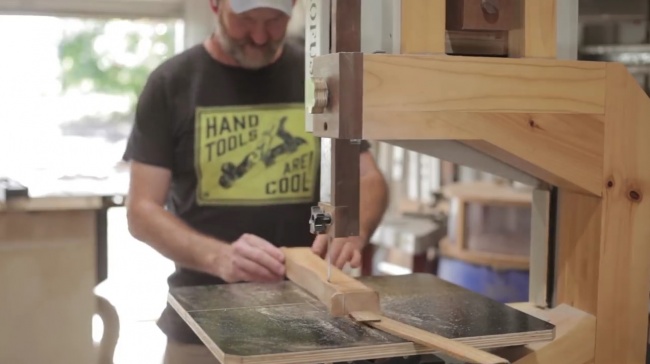

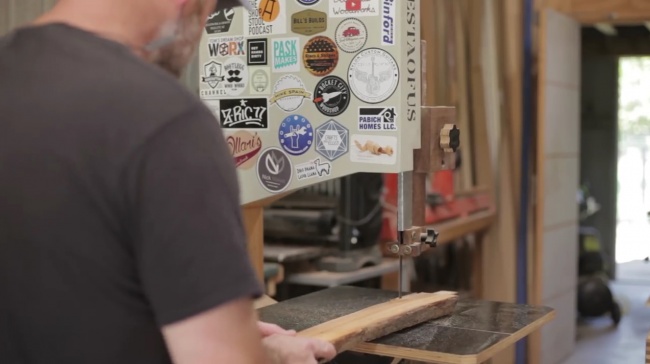

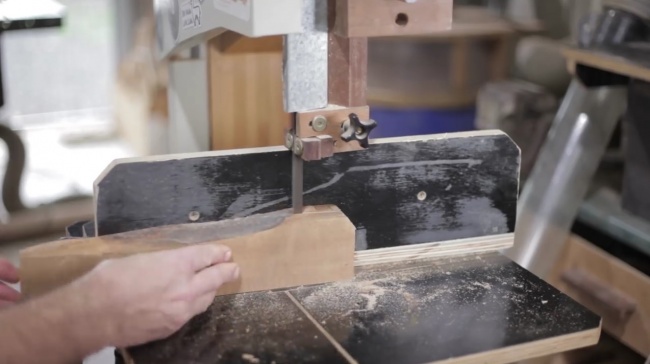

Теперь, на ленточной пиле, распускает их на дощечки, уже при помощи упора.

alt
alt

Далее стороны, противоположные базе, выравниваются на рейсмусе.

alt

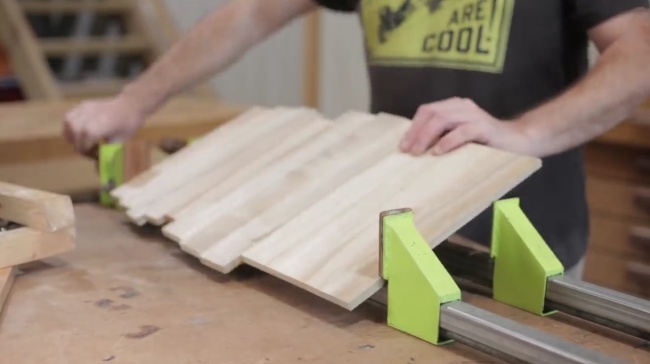

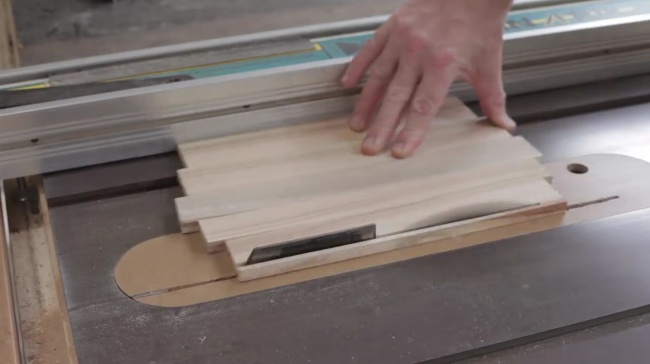

И только сейчас, на циркулярной пиле, нарезаются готовые досточки. Торцы досточек автор промазывает клеем, и зажимает в струбцине, создавая из них панели.

Удаляет излишки клея, фиксирует верхнюю сторону еще одной длинной струбциной, что бы панель не выгнуло. И делает так сразу несколько заготовок.

После высыхания клея, снимает струбцины, и зачищает стыки. Затем поверхность заготовок снова подравнивает на рейсмусе.

Нарезает из панелей боковые стенки, заднюю стенку и т.д.

Из листа фанеры размечает шаблон, и вырезает его на ленточной пиле. Затем его края подравнивает на орбитальном шлифовальном станке.

Используя специальный пистолет, наносит двусторонний скотч на одну сторону шаблона. Потом, проверив расстояния уголком, плотно прижимает к будущей боковой стенке.

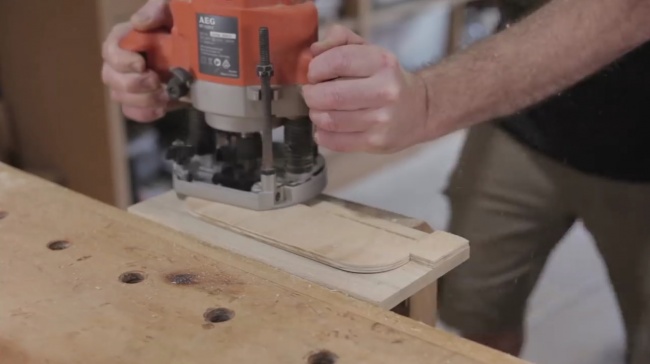

Фрезерует паз для жалюзи, отклеивает шаблон.

alt
alt
alt

Те же действия повторяет со второй стенкой, только клеит шаблон уже другой стороной.

В этом месте мастер немного ошибся, фрезер немного отклонился от шаблона, и повредил паз. Теперь у автора есть два варианта, как исправить дефект. Он может либо использовать заднюю панель шкатулки, заменить ею испорченную, либо сделать вставку под размер выреза и взять её на клей. Автор выбирает второй вариант.

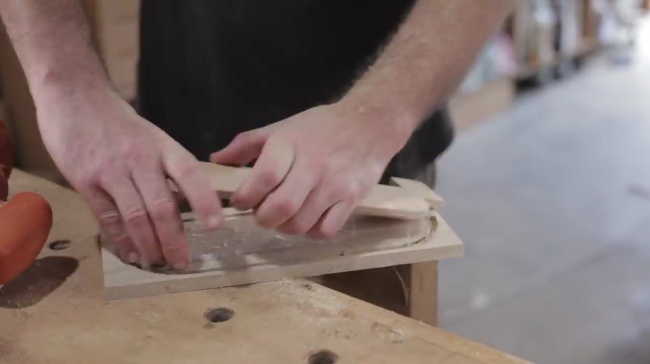

После того, как вставка приклеилась, выравнивает поверхность стамеской. А излишки, выступающие в паз, подчищаются фрезой, и зашкуриваются наждачной бумагой.

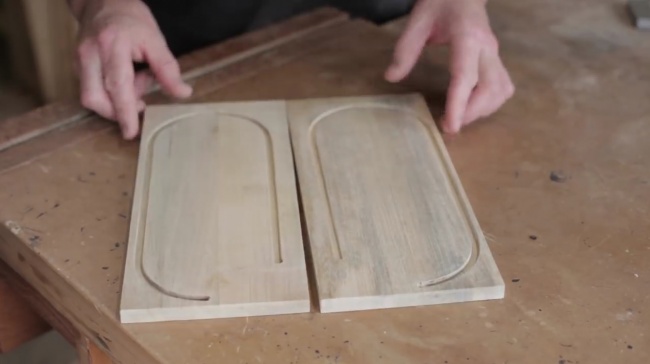

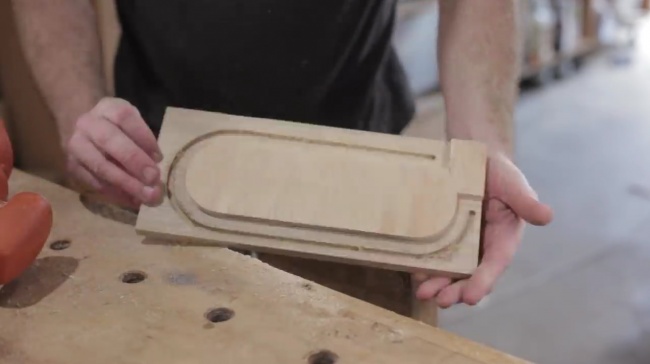

Вот такие фигурные пазы получились.

alt

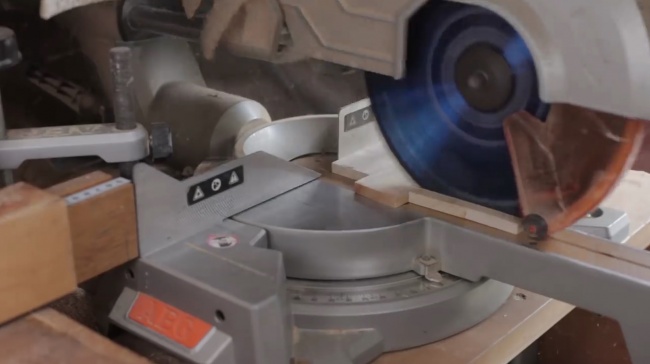

Вырезает дно, края срезает торцовочной пилой.

alt
alt

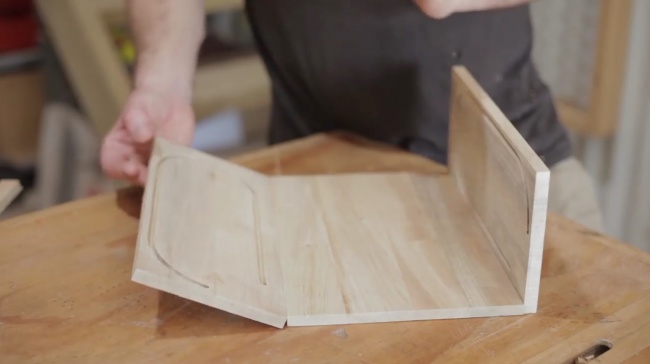

В этой панельке имеется некоторая проблема: волокна проходят в неправильном направлении. Доска раскроется/раздастся, и если это случится, она раздвинет две дощечки по бокам и вытолкнет их наружу.

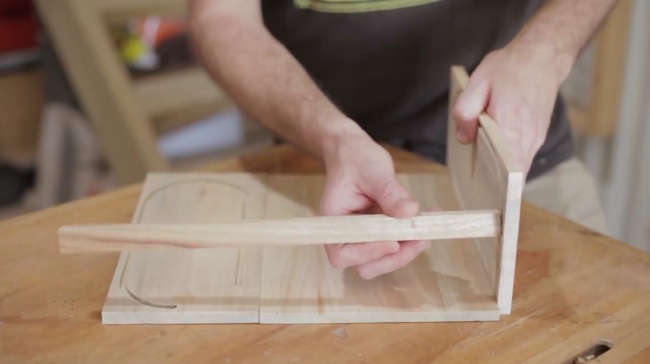

На примере вот этого кусочка древесины автор имитирует будущее движение дверцы-жалюзи и описывает проблему, указанную выше: если дно шкатулки расширится и раздвинет боковые панели, жалюзийная дверца сойдёт с пазов.

Как выход, ту же самую панель можно расположить в другом направлении, но тогда не хватает длины. У автора возникла идея относительно задней панели: он собирается использовать саму дверь жалюзи в качестве задней панели и будет клеить её к ящику.

alt
alt

Поэтому автор достает еще одну заготовку, и будет делать промежуточную «полочку» прямо над верхней частью ящика.

alt
alt

Вырезает полочку, а затем в боковых панелях фрезерует для нее паз. Так же делает паз для донышка.

Размечает боковые панели, отрезает лишнее на ленточной пиле.

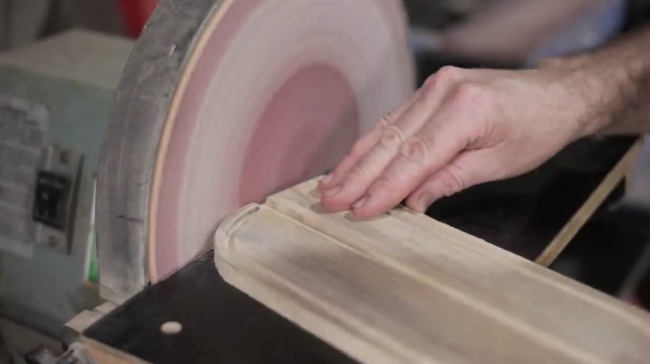

Шлифует торцы заготовок.

alt

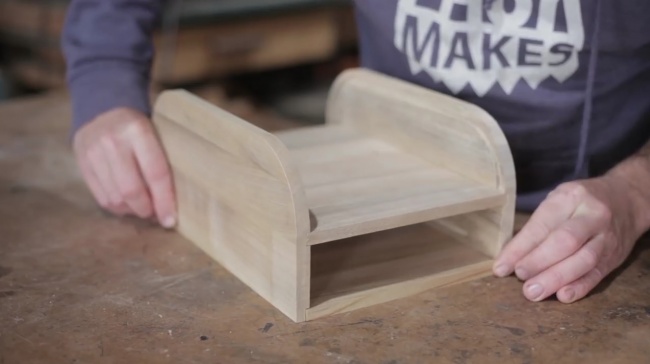

В общем вот так будет выглядеть корпус, хоть автор и отошел от первоначальной задумки, но получается все интереснее.

alt

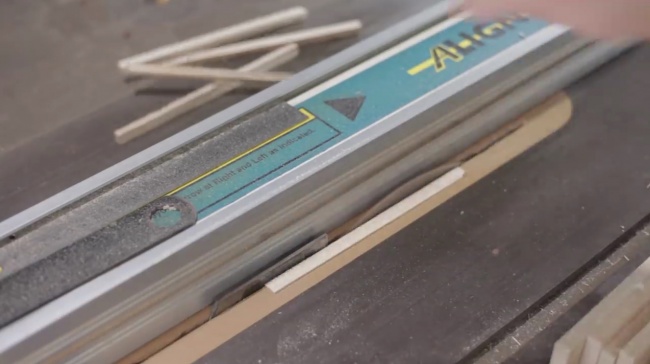

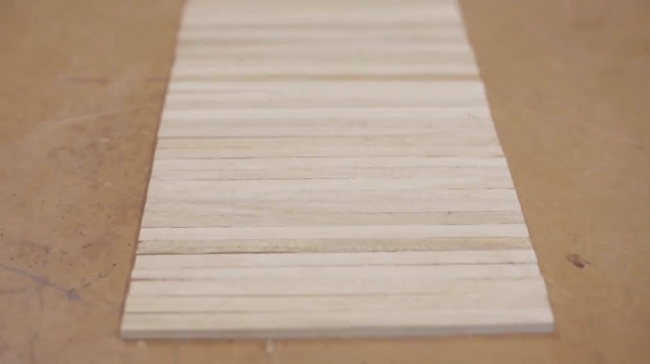

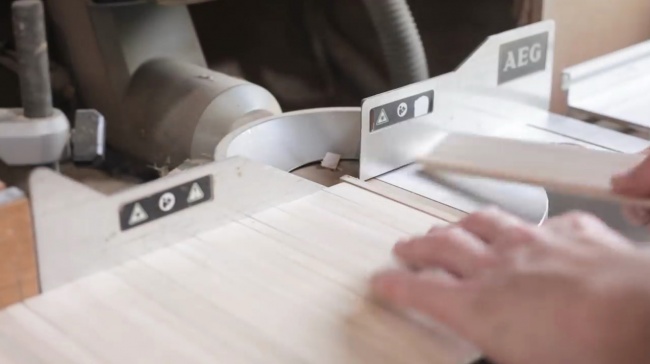

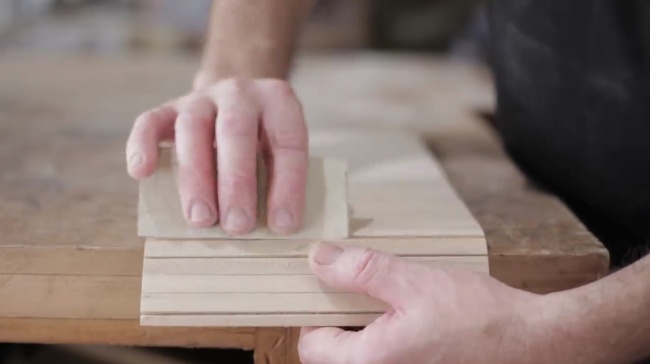

Нарезает много планочек для дверцы.

alt
alt

Создает шаблон, замеряя расстояние между направляющими одной из планочек.

Проверив геометрию, выкладывает все планочки и зажимает их в шаблоне.

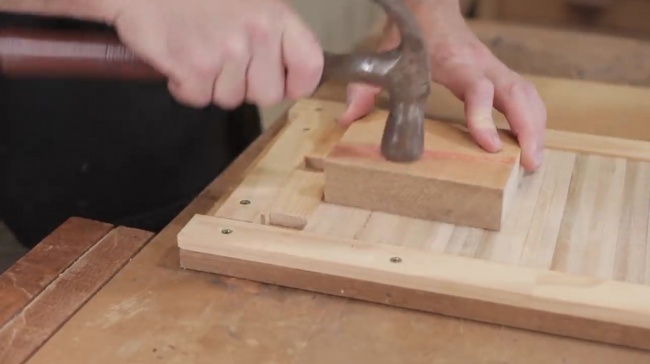

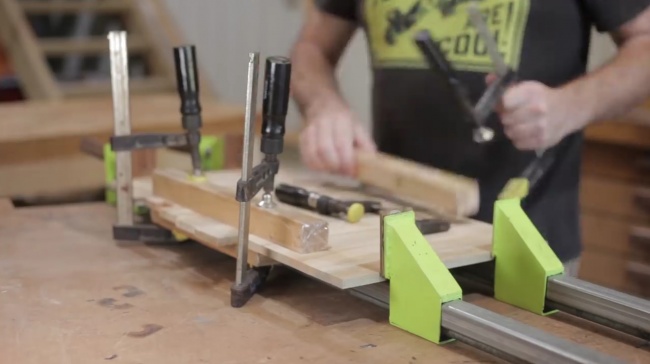

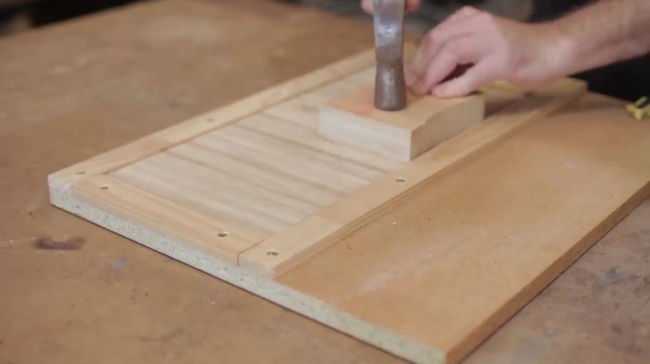

Затем, постукивая по бруску, выравнивает плоскость.

alt
alt

Наносит клей на планки, расстилает отрезок ткани.

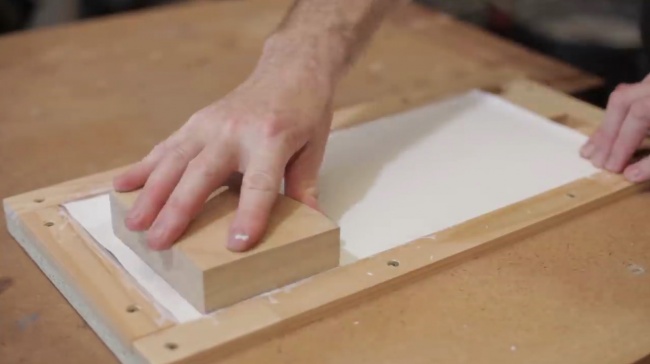

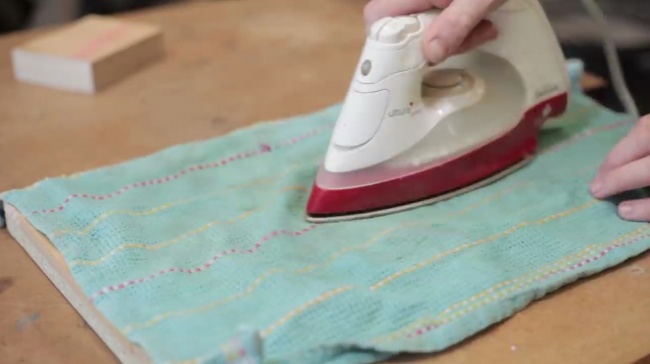

Разравнивает брусочком, а затем проглаживает утюгом через полотенце.

alt
alt

Разбирает шаблон, снимает заготовку.

Замерив глубину паза, переносит разметку на ткань.

Острым ножом, под линейку, срезает ткань на краях. Она будет мешать скользить дверце в пазах.

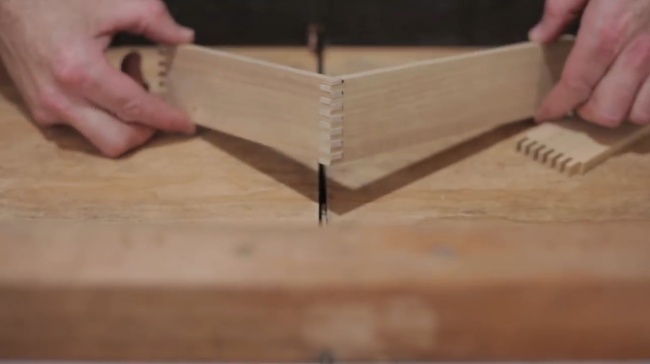

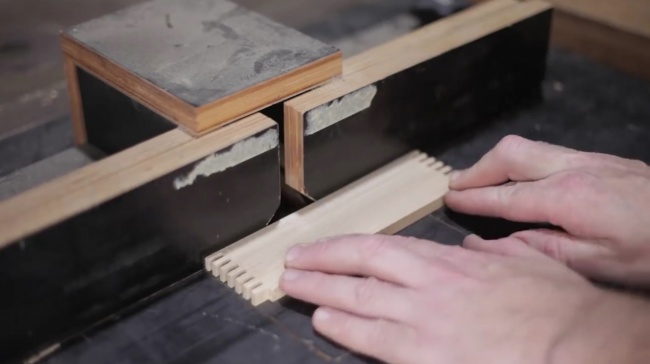

Для ящичка делает шиповое соединение на углах.

alt
alt

Фрезером обрабатывает нижний край стенок ящичка, снимая паз для донышка.

alt

Промазывает клеем шипы, собирает стенки ящика, зажимает в струбцинах

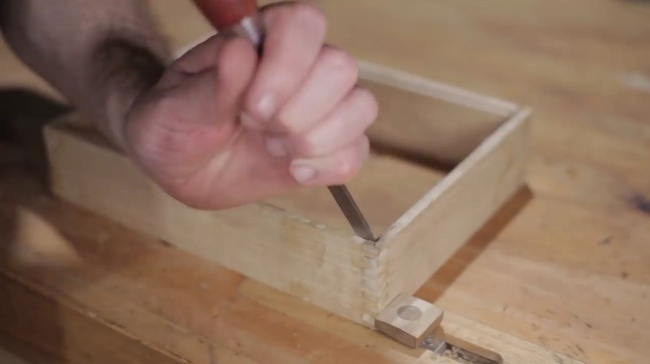

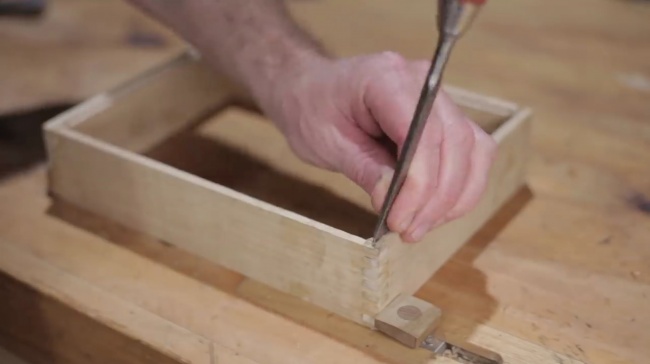

Подравнивает недочеты в уголках.

alt
alt

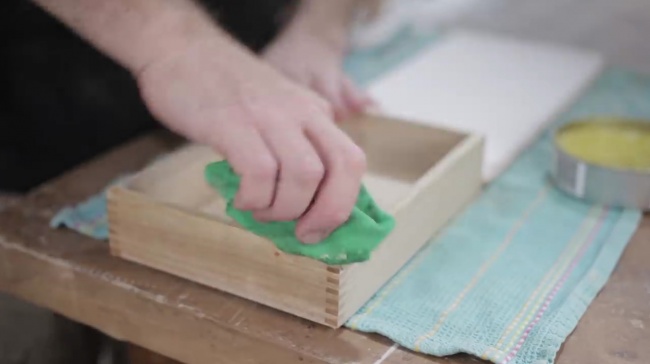

И, промазав клеем пазы, устанавливает дно. Излишки клея протирает тряпочкой, ставит ящик под груз.
Орбитальной шлифовальной машинкой обрабатывает стенки ящика.

Автору придётся уменьшить длину дверцы жалюзи, она оказалась несколько длиннее запланированной. Но вместе с тем появляется идея прикрепить дверцу к ящику таким образом, что если открыть ящик, откроется и створка. Но сделать такую конструкцию оказалось намного сложнее, чем казалось. В то время как ящик открывался до упора, дверка отъезжала только наполовину верха.

alt
alt

Пришлось немного доработать пазы и переходы.

Срезает лишнее от дверцы.

alt
alt

Остаётся только приклеить последнюю планочку дверцы к задней стенке ящика. Но проблема в том, что она должна быть горизонтальной и перемещаться вместе с плоскостью ящика. Пришлось вклеить кусочек ткани.

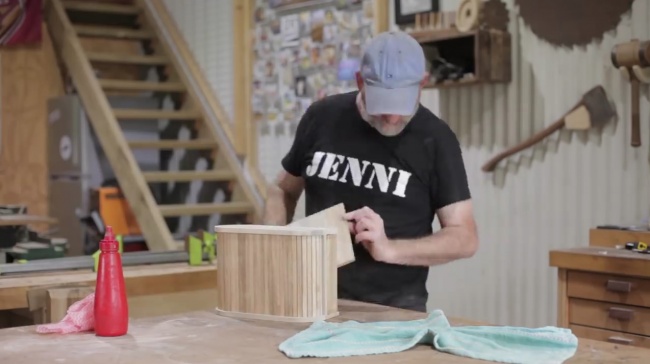

Зачистка стыков между планками.

alt

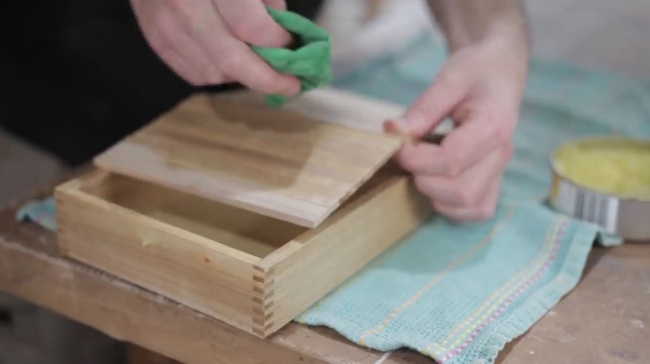

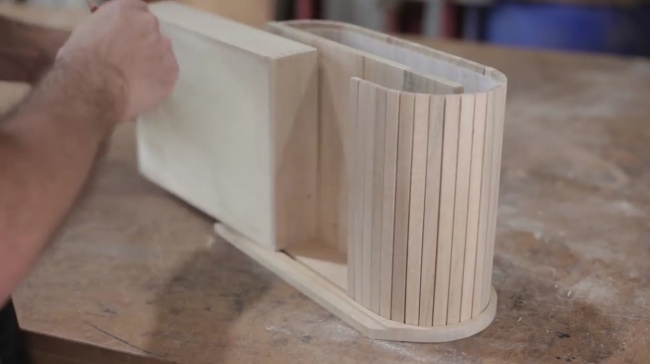

Примеряет ящик и приклеивает к нему полотно дверцы.

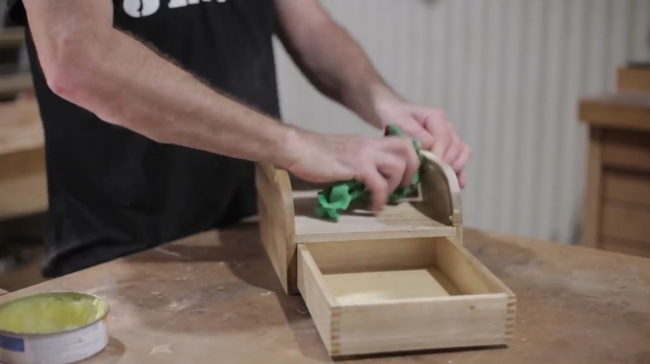

Обязательная пропитка поверхностей воском.

alt
alt

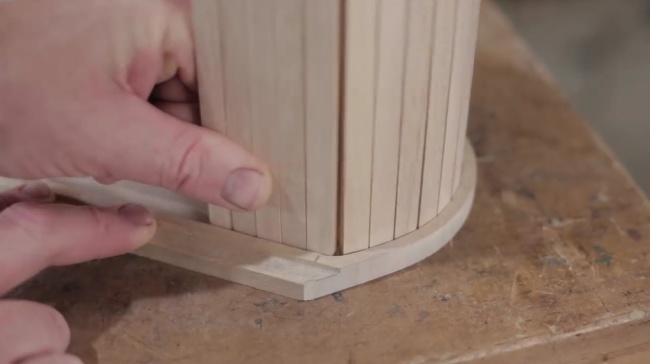

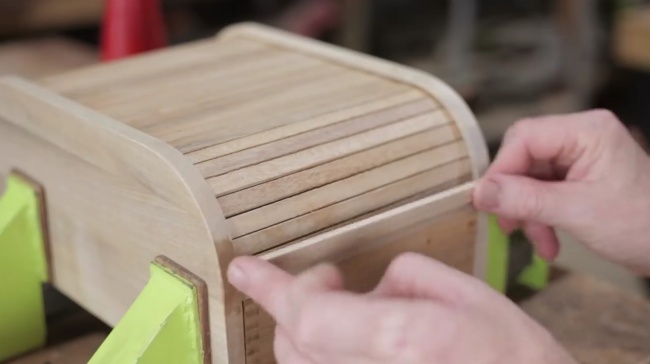

Вклеивает в боковую стенку полочку, затем устанавливает дверцу в пазы. И накрывает второй стенкой.

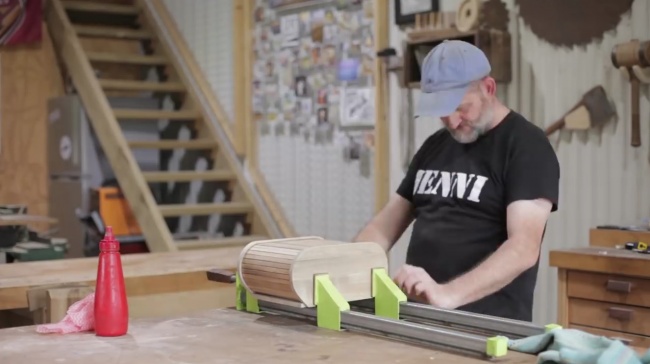

Вклеивает донышко, зажимает конструкцию в струбцины.

alt
alt

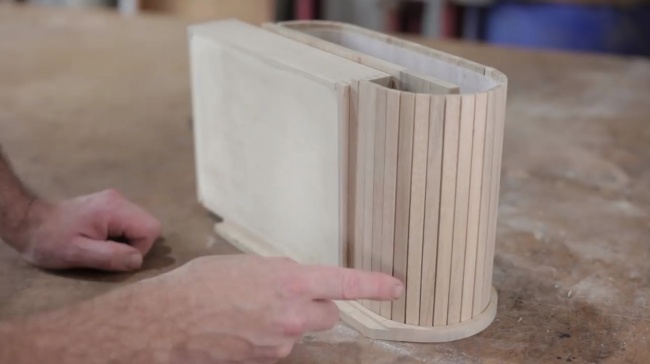

Вот так хитро теперь открывается шкатулка. Если не ставить ручку на ящик — то будет не сразу понятно, как открыть.

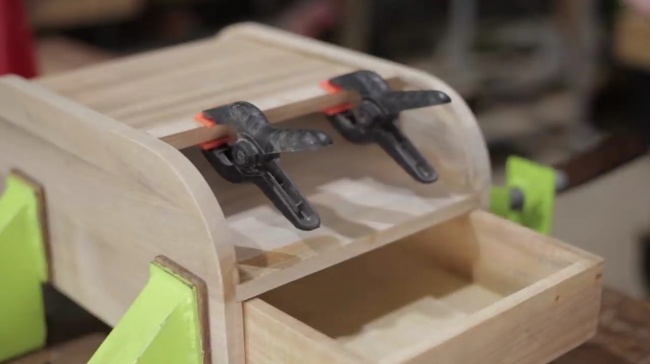

Одна планочка потребовала доработки, и автор вклеил ее заново.

alt
alt

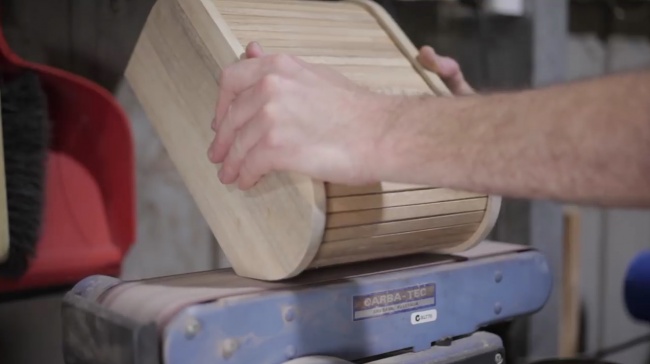

Шлифует на ленточном станке, затем пропитывает оставшиеся поверхности воском.

alt
alt

И, последний штрих — установка ручки.

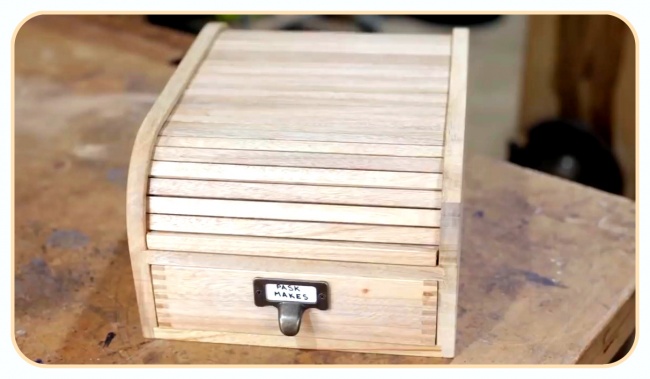

Вот такая интересная шкатулка получилась!

Спасибо автору за необычную идею!
