Паяльные гильзы - ваше спасение когда нет возможности воспользоваться паяльником

Паяльные гильзы ваше спасение когда нет возможности воспользоваться паяльником

Пайка проводов это сложное умение, доступное не каждому. Чтобы паять хорошо, нужна практика и отсутствие спешки. Существует альтернативный очень простой и более быстрый способ соединения проводов с помощью специальных термоусадочных гильз с низкотемпературным припоем. Рассмотрим, как ими пользоваться, чтобы получать не менее надежное сращивание жил, чем при классической пайке.

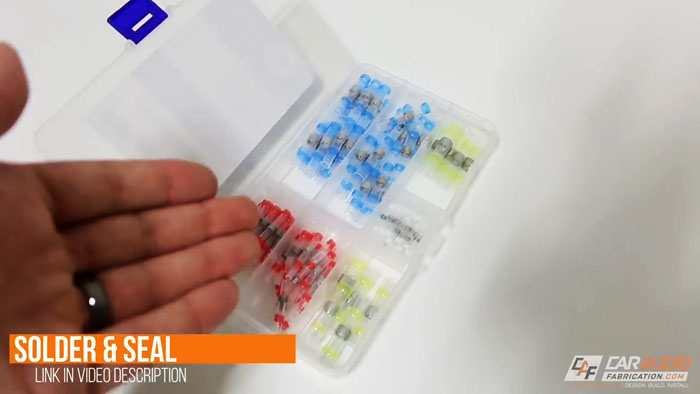

Материалы и инструменты:



Паяльные гильзы ваше спасение когда нет возможности воспользоваться паяльником

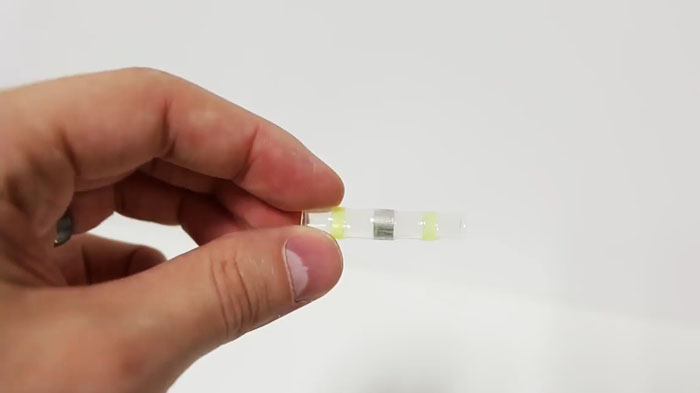

Применяемые для соединения гильзы похожи по свойствам на обычную термоусадку. Они прозрачны, поэтому позволяют визуально контролировать качество соединения. Внутри трубки имеется 3 кольца. Крайние сделаны из термоклея, а центральное из низкотемпературного припоя с флюсом.
Паяльные гильзы ваше спасение когда нет возможности воспользоваться паяльником

Как пользоваться паяльными гильзами


Из соединяемых многопроволочных жил снимается изоляция с помощью стриппера или ножа. Достаточно оголить 10 мм. На один из проводов продевается паяльная гильза, после чего жилы на обоих проводках нужно распушить и состыковывать.
Паяльные гильзы ваше спасение когда нет возможности воспользоваться паяльником

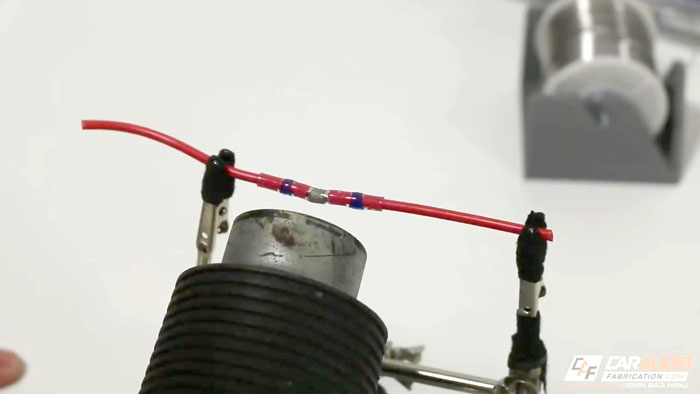

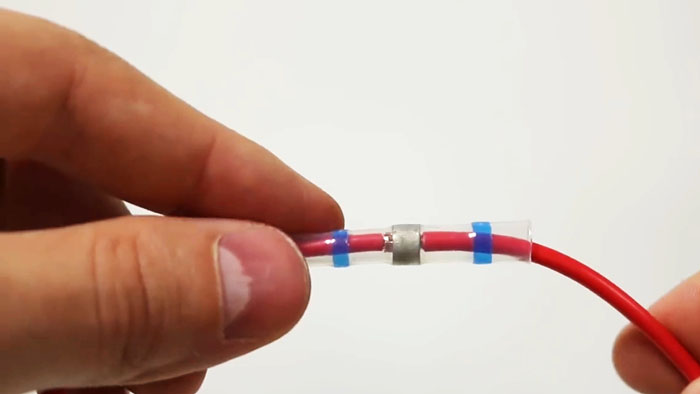

Далее гильза смещается на место сращивания, чтобы кольцо припоя стало по центру голых жил. Трубка помещается под воздушную струю монтажного фена, включенного на минимальную мощность. Под воздействием тепла она сжимается. Усаживать нужно подряд от края, а не от центра.
Паяльные гильзы ваше спасение когда нет возможности воспользоваться паяльником

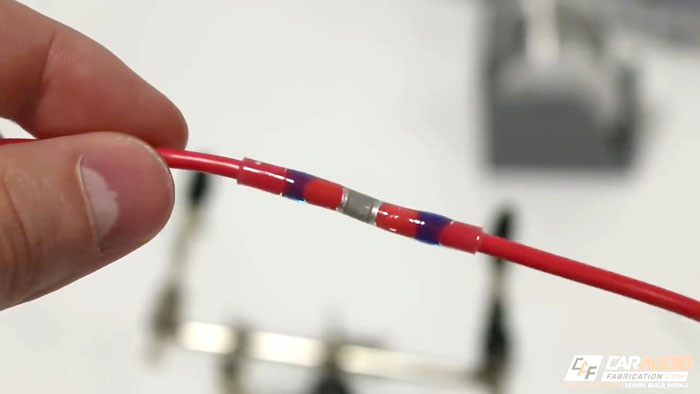

Вместе с трубкой прогреваются кольца термоклея. Они приклеятся, поэтому полностью предотвратят сдвиг или проникновение к соединению воздуха и влаги. Дольше всего фен нужно подержать на центральном кольце припоя. Тот от горячего воздуха сначала размягчится и сожмется гильзой, а потом расплавится и растечется между проволокой жил. В результате соединение пайкой произойдет не только сверху, но и внутри перевешанных жил.
Паяльные гильзы ваше спасение когда нет возможности воспользоваться паяльником

Паяльные гильзы ваше спасение когда нет возможности воспользоваться паяльником

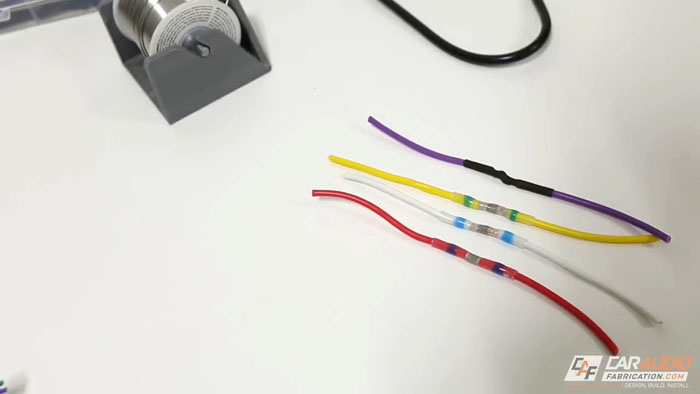

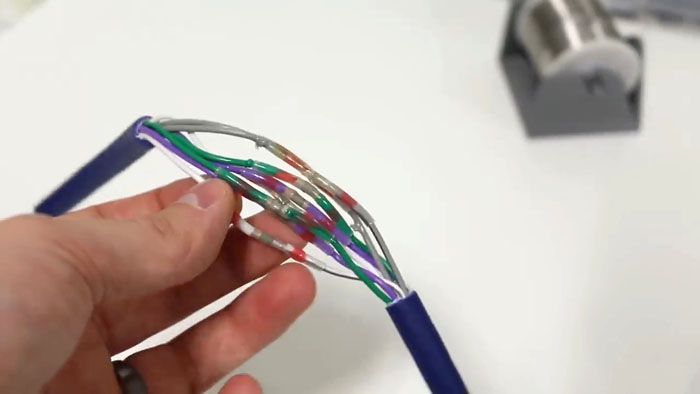

Использование таких трубок позволяет сращивать жилы быстрее, при этом пользоваться только феном. Этот способ подходит и для соединения многожильных проводов, поэтому может применяться не только на домашней или автомобильной проводке, но и на промышленных объектах.
Паяльные гильзы ваше спасение когда нет возможности воспользоваться паяльником

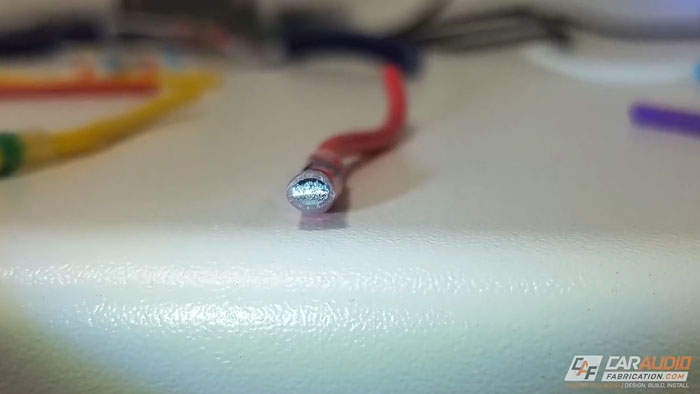

Получаемое соединение невозможно разорвать руками. Провода скорее порвутся в другом месте, чем на пайке. Убедиться в надежности сращивания можно разрезав пробную пайку. Внутри нее видно, что припой находится между каждой проволокой жилы. Это исключает нагрев соединения под нагрузкой.
Паяльные гильзы ваше спасение когда нет возможности воспользоваться паяльником

Смотрите видео
