Как использовать клапан для бытовой канализации

Как использовать клапан для бытовой канализации
Канализационная система является сложной конструкцией. Последствия аварий, вызванных сбоем работы канализации, могут нести отрицательные последствия как для человека, так и для окружающей среды.

Чтобы максимально обезопасить работу системы специалисты разработали клапан для канализации. О нем и пойдет речь в данной публикации.

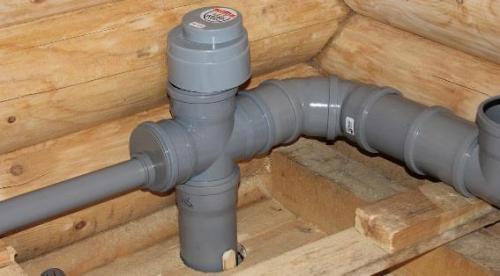

Клапан для канализации уменьшит риск сбоя в работе системы.

Как использовать клапан для бытовой канализации СУЩЕСТВУЮТ ДВА ОСНОВНЫХ ВИДА КЛАПАНОВ:

Как использовать клапан для бытовой канализации обратный клапан для канализации;
Как использовать клапан для бытовой канализации вентиляционный клапан канализации.

Как использовать клапан для бытовой канализации ОБРАТНЫЙ КАНАЛИЗАЦИОННЫЙ КЛАПАН

Вода всегда движется по пути наименьшего сопротивления. Если в канализации возникает даже небольшой засор, то появляется и возможность поворота направления течения сточных вод.

Отработанная жидкость может подниматься по стояку и вытекать из установленных сантехнических изделий, что приводит к подтоплению соседей и просто неприятным последствиям.
Как использовать клапан для бытовой канализации
Для предотвращения подобных ситуаций устанавливается клапан обратный канализационный.

Как использовать клапан для бытовой канализации Как это работает?

Обратный клапан для канализации защищает жилые помещения от поступления отработанных жидкостей и возможного проникновения грызунов.
Как использовать клапан для бытовой канализации

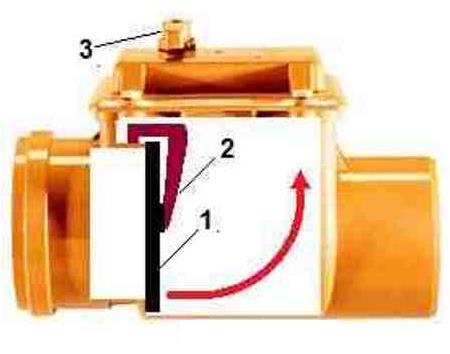

Существующие виды устройств придерживаются одной схемы работы и состоят из корпуса с расположенными в нем (рисунок ниже):

Как использовать клапан для бытовой канализации мембранной задвижки, предотвращающей обратный поток сточных вод;
Как использовать клапан для бытовой канализации рычага, пропускающего отработанные жидкости в канализацию в указанном стрелкой направлении;
Как использовать клапан для бытовой канализации съемной крышки, позволяющей прочищать устройство в случае засорения и принудительно перекрывать мембрану.



В случае возникновения засора обратный клапан не позволит сточным водам поступать в жилое помещение.

Как использовать клапан для бытовой канализации Виды устройств
Как использовать клапан для бытовой канализации
Для изготовления обратного клапана могут применяться:

Как использовать клапан для бытовой канализациинержавеющая сталь;
Как использовать клапан для бытовой канализациипластик;
Как использовать клапан для бытовой канализациибронза;
Как использовать клапан для бытовой канализациичугун;
Как использовать клапан для бытовой канализациилатунь.

В зависимости от внутреннего устройства обратные клапана подразделяются на:

Как использовать клапан для бытовой канализации межфланцевые;
Как использовать клапан для бытовой канализации поворотные;
Как использовать клапан для бытовой канализации шаровые;
Как использовать клапан для бытовой канализации подъемные.
Как использовать клапан для бытовой канализации
Межфланцевые клапана

Межфланцевые клапана отличаются небольшими размерами и весом. В конструкции устройств отсутствуют фланцы, соединяющие клапан с трубопроводом. При обнаружении проблем в работе клапана возникает необходимость замены не только устройства, но и небольшого участка канализационной системы, содержащей изделие.

Как использовать клапан для бытовой канализации Межфланцевые клапана могут быть:

Как использовать клапан для бытовой канализациипружинными дисковыми, в которых мембрана представляет собой диск, а рычаг заменен пружиной;
Как использовать клапан для бытовой канализациидвустворчатыми. Такой вид работает за счет наличия в конструкции мембраны, состоящей из двух створок.

Как использовать клапан для бытовой канализации Поворотные клапана

Иначе поворотные клапана называют лепестковыми. Поворотный клапан на канализационную трубу полностью соответствует рисунку ниже.

В качестве мембраны используется золотник или захлопка, которая работает с помощью рычага. Поворотные клапана различаются на:

Простые. В настоящее время применяются в канализационных системах с малым давлением и проходом жидкости.

При возвращении золотника на место происходит сильный гидравлический удар, способный вывести устройство и всю систему из строя.

Безударные. Устройство клапана позволяет плавно возвращаться золотнику на исходную позицию после пропуска воды.
Как использовать клапан для бытовой канализации

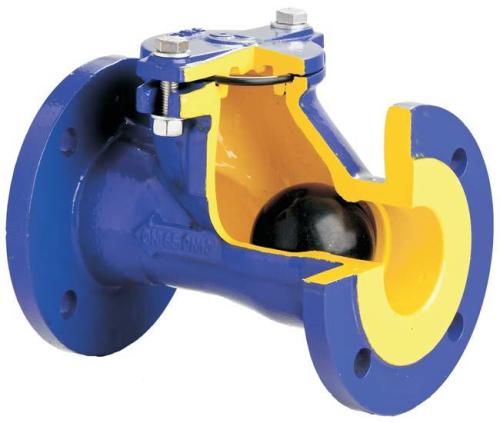

Как использовать клапан для бытовой канализации Шаровые клапана

Преимущественно устройства такого типа применяются на канализационных трубах малого диаметра.

В качестве мембраны используется металлический шарик, а в качестве рычага – пружина. Считается самым распространенным и надежным видом обратных клапанов.

Для обслуживания или замены устройства при возникновении неполадок необходимо разобрать клапан, который смонтирован двумя болтами.

Шаровой обратный клапан является простым и надежным устройством, поэтому специалисты рекомендуют применять именно такой вид обратных клапанов.

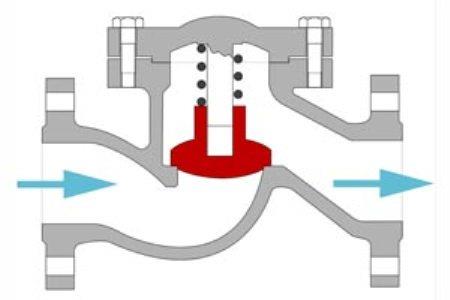

Как использовать клапан для бытовой канализации Подъемные клапана

Мембраной в таком клапане выступает вертикальное подъемное устройство.

Основным преимуществом обратного подъемного клапана считается возможность проведения ремонта устройства без разбора существующей сети, а существенным недостатком – высокая подверженность загрязнениям.

Подъемные клапана разделяются по способу крепления устройства к трубам. Среди них выделяют:

Как использовать клапан для бытовой канализации клапана, приваривающиеся к канализационной системе;
Как использовать клапан для бытовой канализацииустройства, прикрепляющиеся к трубам при помощи соединительных фланцев;
Как использовать клапан для бытовой канализацииизделия с резьбовым соединением;
Как использовать клапан для бытовой канализацииклапана, зажимающиеся между канализационными трубами (межфланцевые).

Как использовать клапан для бытовой канализации Монтаж обратного клапана

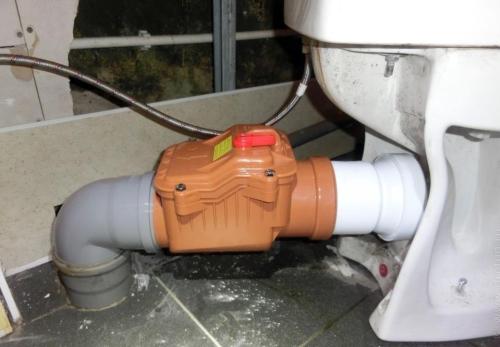

Установка обратного клапана на канализацию может осуществляться как в вертикальном, так и в горизонтальном положениях. Это обуславливается особенностями применяемых устройств, например, подъемный обратный клапан может устанавливаться только на горизонтальном участке канализационной системы.

Обратный клапан для канализации ПВХ может быть установлен как на отдельное оборудование, например унитаз или раковину, так и целиком на всю канализацию.

Перед началом монтажа необходимо подобрать оборудование. Выбор должен основываться на параметрах канализационной системы (объеме сточных вод) и обуславливаться местом установки прибора (отдельный узел или вся система).

Как использовать клапан для бытовой канализации Установка обратного клапана заключается в осуществлении следующих этапов:
Как использовать клапан для бытовой канализации
⃣ Выбора места для монтажа устройства. Клапан устанавливается перед общим канализационным стояком в месте, которое имеет легкую доступность, необходимую для обслуживания.

⃣ Если монтаж устройства предполагается в существующую канализацию, то в выбранном месте из системы вырезается небольшой участок труб, соответствующий габаритам прибора. Если монтируется одновременно вся канализационная сеть, то оборудование просто устанавливается в необходимое место.

⃣ Обратный канализационный клапан крепиться к трубам, предусмотренным конструкцией оборудования способом.

⃣ Проверяется герметичность прибора.

На каждом обратном клапане стрелками показано направление потока жидкости. При установке прибора его правильное расположение по отношению к общей канализации является самым существенным моментом.

Как использовать клапан для бытовой канализации ВОЗДУШНЫЙ КАНАЛИЗАЦИОННЫЙ КЛАПАН

Помимо возникновения засоров канализация может сильно шуметь, мешая нормальным условиям проживания людей, и пропускать неприятные запахи. Решить эти проблемы поможет воздушный клапан для канализации.

Как использовать клапан для бытовой канализации Как это работает?

Любая канализационная система в строениях, имеющих 2 и более этажей, должна быть оборудована вентиляцией. Очень часто для этих целей используются фановые стояки, но может применяться и канализационный вакуумный клапан или аэратор.

При сливе воды из унитаза или душевой кабины в трубопроводе создается избыточное разряжение воздуха, производящее посторонние шумы. Именно в это время аэрационный клапан, установленный в системе канализации, начинает работать, выравнивая атмосферное давление и давление в трубе, запуская в систему нужное количество воздуха.
Как использовать клапан для бытовой канализации
Вентиляционный клапан надежно защищает канализационную систему от излишнего шума.

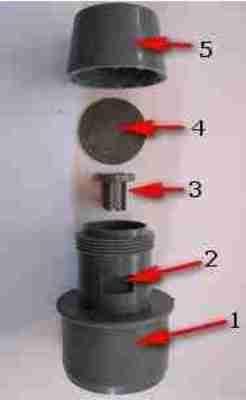

Как использовать клапан для бытовой канализации Устройство вентиляционного клапана

Как правило, вакуумный клапан на канализацию изготавливается из полиэтилена различных марок, что обуславливает дешевизну и легкий монтаж устройства.

В большинстве случаев клапан состоит из:

Как использовать клапан для бытовой канализациикорпуса прибора;
Как использовать клапан для бытовой канализациивстроенного бокового отверстия для вентиляции;
Как использовать клапан для бытовой канализацииштока, реагирующего на возникновение разности давления;
Как использовать клапан для бытовой канализациирезиновой прокладки, обеспечивающей плавную работу штока и ограничивающей его движение;
Как использовать клапан для бытовой канализациикрышки, предназначенной для защиты устройства от внешних загрязнений.

Как использовать клапан для бытовой канализации Виды воздушных клапанов

В магазинах можно приобрести несколько основных видов вентиляционных клапанов:

Как использовать клапан для бытовой канализации Клапан канализационный воздушный автоматический. В большинстве случаев устройство устанавливается в частных домах или на отдельные агрегаты системы. Это связано с относительно небольшой пропускной способностью устройства. Рассчитан на выпуск из системы скопившегося воздуха.

Как использовать клапан для бытовой канализацииАнтивакуумный. Применяется для вентиляции большого количества канализационных труб. Работает как на впуск, так и на выпуск воздуха.

Как использовать клапан для бытовой канализацииКомбинированный. Сочетает в себе лучшие качества предыдущих видов.

Как использовать клапан для бытовой канализации Монтаж вентиляционного клапана

Аэрационный клапан для канализации приравнивается к тройнику или отводу. Монтаж устройства происходит так же, как и любого фитинга:

Выбирается место для установки клапана. Применяться прибор может как для аэрации отдельного узла, например туалета, или вентиляции канализационной системы целиком.

В первом случае, клапан монтируется на расстоянии минимум 30 см от ближайшей самотечной трубы и на 20 см и более от ближайшего сифона. Во втором случае, изделие устанавливается на чердаке дома или в специальном отведенном помещении.

Устройство крепится к трубе предусмотренным конструкцией способом (на резьбе, через фитинг и так далее).
Проверяется герметичность всех стыков прибора с трубами.

Следует помнить, что для корректной работы прибора температура воздуха должна составлять не менее 0ºС.

Каждый домовладелец волен сам решать вопрос о необходимости установки какого-либо вида канализационного клапана. Однако специалисты особенно рекомендуют устанавливать подобные устройства в загородном доме или на первых этажах современных многоэтажек.

Одним из проверенных лидеров в данной сфере является компания Hutterer Lechner GmbH, которая производит канализационные затворы HL. В ассортименте продукции присутствуют как механические затворы, так и изделия с электроприводом.
