Электронный проходной выключатель с любым количеством выключателей

Электронный проходной выключатель с любым количеством выключателей

Проходные выключатели обычно используют в длинных коридорах или на больших расстояниях, когда нужно включать или выключать в одном месте и включать или выключать в другом освещение или электроприборы. При этом приходится тянуть 3-х проводные и более кабели.

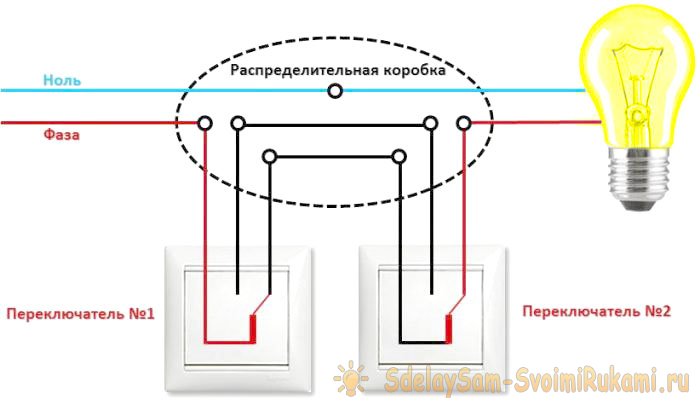

Ниже схема стандартного проходного выключателя:
Электронный проходной выключатель с любым количеством выключателей

Предлагаемый электронный выключатель свободен от этих недостатков, он устанавливается в распаечную коробку и от него параллельно сигнальными проводами подключаются кнопки (выключатели) которыми можно независимо включать и выключать освещение или другие приборы.

В качестве выключателей используются кнопки от звонка или любые другие кнопки без фиксации (нажали отпустили – включили свет, ещё раз нажали отпустили – выключили свет), есть также в продаже выключатели без фиксации.

Понадобится


Для изготовления необходимо:
  • Клемник в плату с шагом 5 мм. 3 шт. (можно не ставить, а просто припаять провода)
  • Резистор 1 К 1206 - 2 шт.
  • Резистор 100 К 1206 - 6 шт.
  • Резистор 470 К 1206 - 1 шт.
  • Резистор 10 К 1206 - 1 шт.
  • Конденсатор 0,01 мкФ 1206 - 1 шт.
  • Конденсатор 0,1 мкФ 1206 - 2 шт.
  • Конденсатор 10 мкФ 1206 - 1 шт.
  • Диод 4007 (любой на 600-800 В подходящего размера) 1 шт.
  • Стабилитрон 12 В BZV55-C12 (можно 2 шт. на 5.6 В) 1 шт.
  • Диодный мост DF10S (любой подходящего размера на 1 А 600-1000 В ) 1 шт.
  • Транзистор IRF840 - 1 шт.
  • Микросхема ICM7555 (аналог ALD555, LMC555, TS555, TLC555) - 1 шт.

Все компоненты SMD т.к печатная плата сделана для них.

Схема


Вот собственно схема устройства:
Электронный проходной выключатель с любым количеством выключателей

Электронный проходной выключатель с любым количеством выключателей

Описание


на микросхеме создан триггер, R1,R2 можно поставить на 470 Ом-1,5 К они нужны для улучшения помехозащищенности и отчасти безопасности (конструкция имеет гальваническую связь с сетью).
Цепь R6, С3 нужна для того чтоб триггер при включении питания всегда находился в выключенном состоянии.
Конденсатор С4 фильтр питания, стабилитрон V2 ограничивает питание 12V /на плате есть место для установки 2-х стабилитронов по 5.6V последовательно и при использовании одного на 12 V в место второго нужно поставить перемычку он на плате обозначен V2*.
Резистор R7 можно установить номиналом 470 Ом -20 К он нужен для стабильного открытия транзистора и подавления его самовозбуждения в момент открытия/закрытия.
R8-R10 гасят напряжение сети (почему их 3 последовательно? Потому что 1 резистор в корпусе 1206 рассчитан на напряжение не более 200V и для безопасности и надежности их установлено 3 шт. )
На кнопки или выключатели без фиксации приходит напряжение примерно 12 В и можно использовать любые самые слаботочные но схема имеет связь с сетью соблюдайте осторожность при проверке!

Сборка платы:


Электронный проходной выключатель с любым количеством выключателей

Выпиливаем из одностороннего фольгированного стеклотекстолита плату размером 20х60 мм, зачищаем мелкой шкуркой, обезжириваем. Печатаем плату на лазерном принтере без экономии чернил на глянцевой бумаге из журнала.
Файлы здесь печатной платы скачать можно тут:
fajly.zip [113,48 Kb] (cкачиваний: 3)

Методом ЛУТ наносим рисунок и вытравливаем в хлорном железе. Смываем тонер ацетоном и зачищаем мелкой шкуркой. Облуживаем дорожки и смываем остатки флюса. Припаиваем все компоненты со стороны дорожек.
Смываем флюс! это очень важно! Микросхема довольно высокоомная и если флюс активный может не заработать!
Должно получится примерно так:
Электронный проходной выключатель с любым количеством выключателей

Электронный проходной выключатель с любым количеством выключателей

Будьте внимательны – конструкция имеет связь с сетью 220 В! Соблюдайте меры предосторожности!

Проверяем монтаж!


Подключаем лампочку, кнопку, шнур питания. Включаем в сеть 220 В. Будьте внимательны – конструкция имеет связь с сетью 220 В! Соблюдайте меры предосторожности!
Проверяем работоспособность. Если все работает нормально – берем термоусадочную трубку подходящего диаметра и упаковываем плату туда для безопасности.

Характеристики:


Максимальная нагрузка -150 Вт (ограничена диодным мостом и транзистором при их замене на более мощные нагрузку можно увеличить).
Напряжение питания -180-250 В.
Потребляемая мощность в выключенном состоянии -0,1 Вт.

Смотрите видео


На видео ниже представлена работа устройства.


Плату можно вообще не делать если взять макетную плату и распаять на ней обычные DIP элементы с выводами соединив их проволочкой.
Только будет она немного больше. Есть вопросы – пишите отвечу.
