Необычная настольная лампа

развернуть

Необычная настольная лампа

Необычную настольную лампу на четыре лампы сделал мастер-самодельщик в подарок родственникам.

На толстом акриловом основании закреплена стойка. На вершине стойки размещены четыре рычага с лампами на концах. Рычаги можно поднимать и опускать не зависимо друг от друга.

Инструменты и материалы:
Для основания
-Прозрачный акриловый блок 200 мм Х 200 мм Х 50 мм;
-Разделочная доска 200 мм Х 200 мм Х 50 мм;
-Алюминиевый лист 170 мм Х 170 мм Х 5 мм;
-Распределительная коробка с клеммной колодкой;
-Провод с вилкой и выключателем;
-4 шт фетровые прокладки;

Для стойки
-2 шт куска бука 50 мм Х 50 мм Х 300 мм;
-2 шт куска вишни 50 мм Х 50 мм Х 300 мм

Для верхней части
-Блок из орехового дерева 110 мм Х 110 мм Х 35 мм;
-8 шт квадратов черного акрила 20 мм Х 20 мм Х 1 мм;
-4 шт 12 мм Х 110 мм хромированной медной трубки;
-4 шт 12 мм Х 25 мм хромированной медной трубки;
-4 шт 35 мм Х 35 мм Х 40 мм прозрачный акрил;
-4 светодиодные лампочки типа » кукуруза»;

Общее
-Древесина;
-Крепеж;
-Эпоксидная смола;
-Провод;
-Карандаш;
-Линейка;
-Нож;
-Ленточная пила;
-Дрель;
-Лазерный резак;
-Зажимы и тиски;
-Сверло Форстнера;
-Наждачная бумага;
-Металлическая вата;
-Полироль Brasso;
-Перчатки;
-Датское масло;
-Крестовая отвертка;
-Плоскогубцы;
-Мультиметр;
-Кусачки;
-Токарный станок;
-Клеевой пистолет;
-Изоляционная лента;
-Труборез;
-Фрезер;

Шаг первый: макет

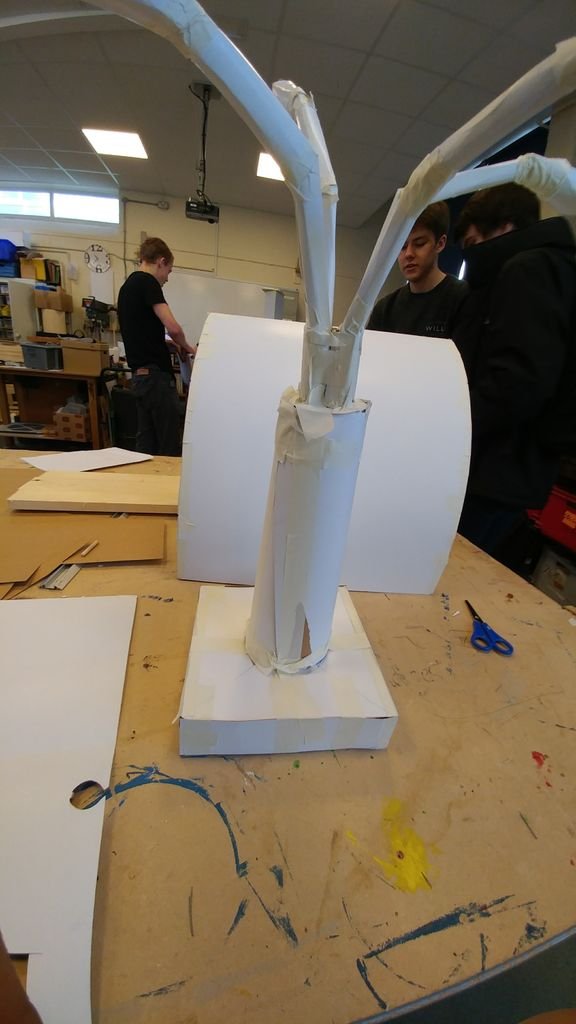

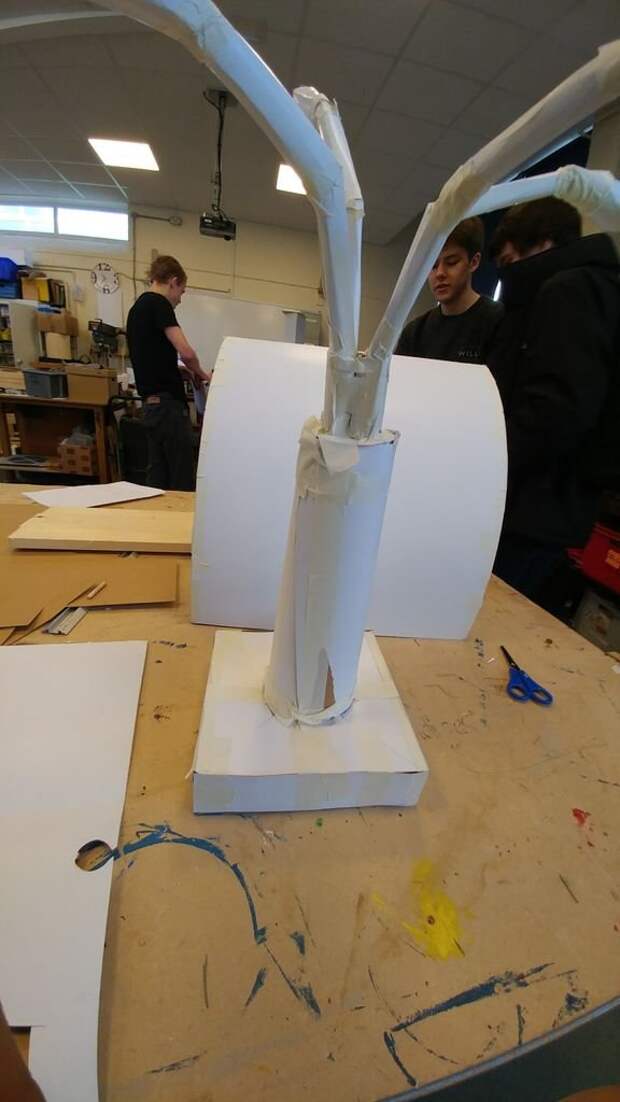

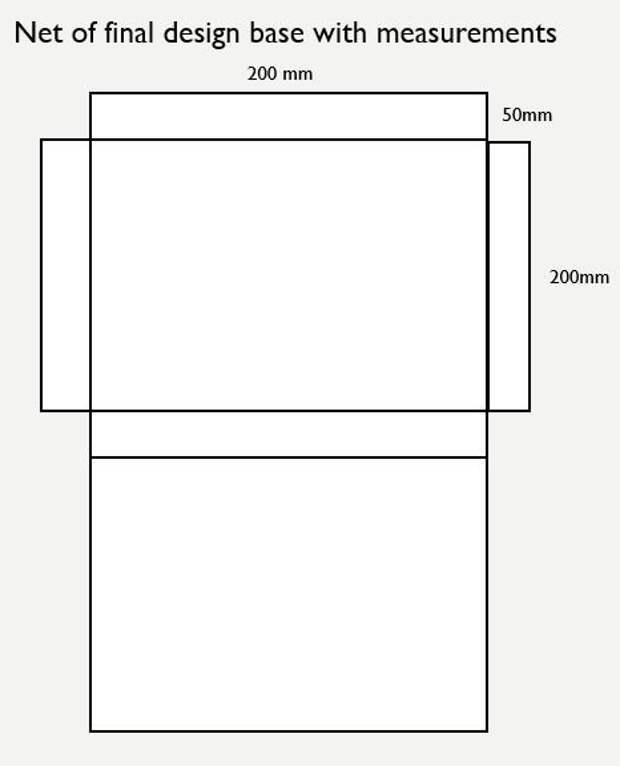

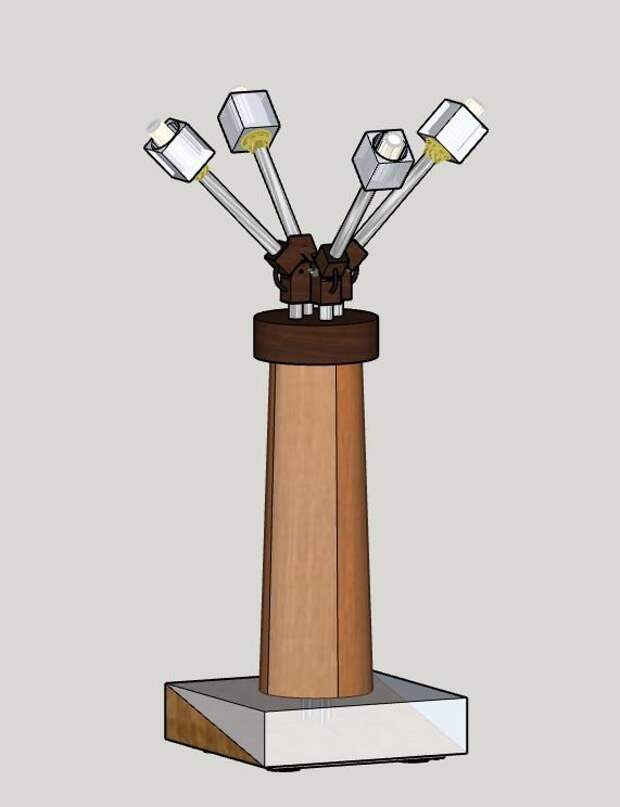

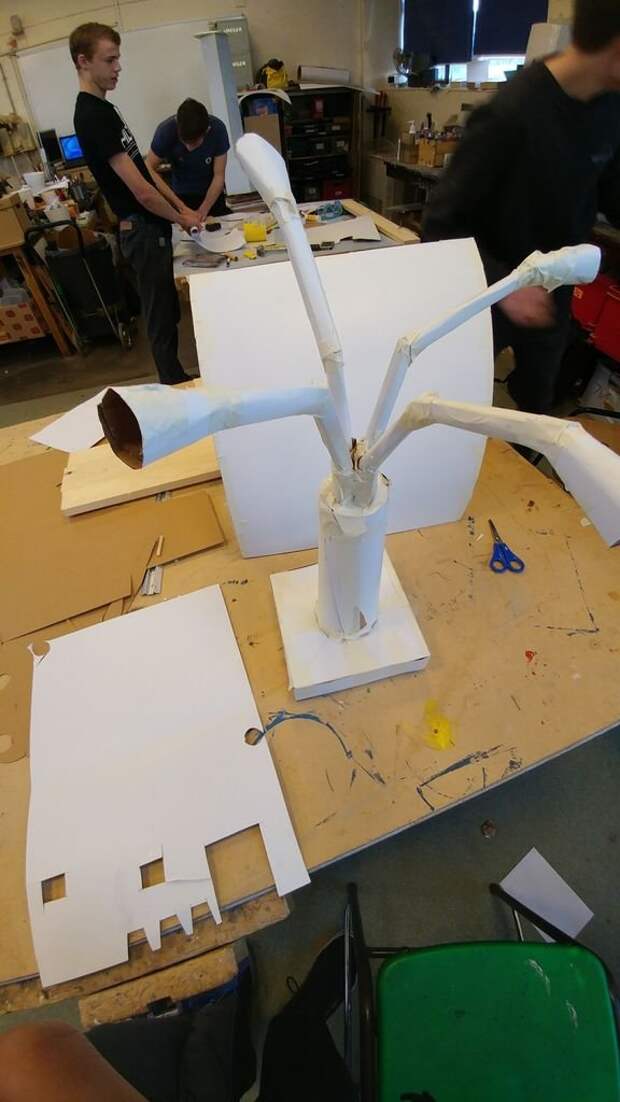

Сначала мастер сделал эскиз лампы и её макет из бумаги.

alt
alt

alt
alt

Шаг второй: основание
Основание изготовлено из двух блоков. Один блок акриловый, второй деревянный. Блоки обрезаны под углом 45 градусов. Затем мастер соединил блоки и временно зафиксировал скотчем. Зажав блок в зажим, мастер просверлил центральное отверстие под провода, и четыре отверстия под крепления стойки. Снизу блока вырезал нишу для распределительной коробки. Закрепил коробку в нише протянув провод в канал. Прикрутил снизу алюминиевую пластину. Приклеил на пластину прокладки.

alt

alt
alt
alt

alt
alt

Шаг третий: стойка
Основание изготовлена из четырех брусков древесины разных пород, а именно бука и вишни. Обрезает бруски по размеру, остругивает. Затем склеивает и зажимает струбцинами. После высыхания клея, мастер обрезает углы квадрата, делая из него восьмигранник. Затем обрабатывает заготовку на токарном станке. Сверлит по центру отверстие для провода и по краям для крепления. Шлифует и наносит на поверхность датское масло. Протягивает в канал провод и закрепляет стойку на основании.

Шаг четвертый: верхняя часть
Теперь нужно изготовить верхнюю часть. Сначала мастер изготовил из древесины » шиповое соединение в проушину». Обратные стороны соединений выполнены в форме куба. С торца куба просверлено отверстие по диаметру трубки. Так соединений нужно четыре. Просверлил в боковых поверхностях соединения отверстия. Дальше осталось отшлифовать детали, покрыть маслом и соединив установить в отверстие болт с барашковой гайкой.

С двух сторон в соединительный блок вставляются трубки. Мастер отрезает трубки по размеру и вставляет в отверстия в блоках, предварительно приклеив к каждой стороне блока черный акрил с отверстием по центру.

Протягивает в трубки провода и закрепляет короткие трубки на стойке. На длинных отрезках трубок закрепляет плафон из акриловых блоков, устанавливает и подключает патрон, устанавливает лампочку.

Настольная лампа готова.
