Как сделать компактный и мощный импульсный паяльник

Импульсный паяльник отличается от обычного тем, что разогревается практически моментально. Им можно пользоваться уже через несколько секунд после включения в сеть. При этом импульсный вариант экономичен, обладает небольшими размерами и позволяет использовать напряжение от 6 до 12 Вольт. Подключать такой паяльник можно через блок питания, зарядное устройство телефона или от прикуривателя автомобиля.

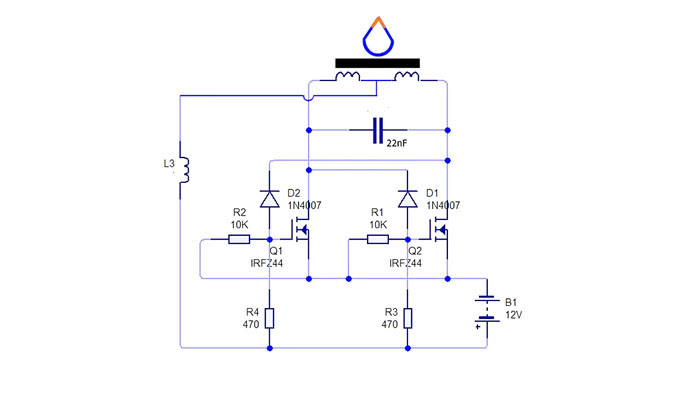

Данный прибор выполнен по схеме «двухтактного автогенератора». Основным элементом паяльника является трансформатор, вторичная обмотка которого сделана из одного витка толстой проволоки. Концы витка замкнуты через тонкое жало, из-за чего, нагревается именно этот участок.

Как сделать компактный и мощный импульсный паяльник

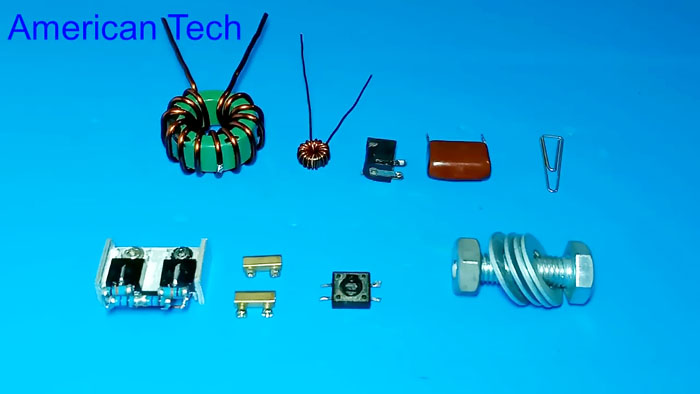

Для изготовления импульсного паяльника нам понадобятся:


  • ферритовый сердечник;
  • 2 резистора на 470 Ом;
  • 2 резистора на 10 кОм;
  • 2 выпрямительных диода 1N4007;
  • 2 полевых транзистора IRFZ44;
  • конденсатор 22 нФ;
  • индуктивность (дроссель) 47 мкГн;
  • кнопка включения;
  • провод медный, толщиной 2 мм;
  • разъем для блока питания;
  • металлические клемники;
  • болт, гайка,2 металлические шайбы,2 шайбы из изоляционного материала;
  • скрепка.

Как сделать компактный и мощный импульсный паяльник

Приступим к сборке импульсного паяльника:


Как сделать компактный и мощный импульсный паяльник

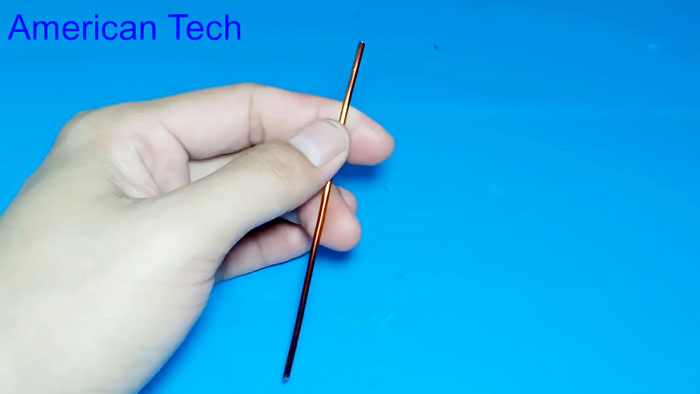

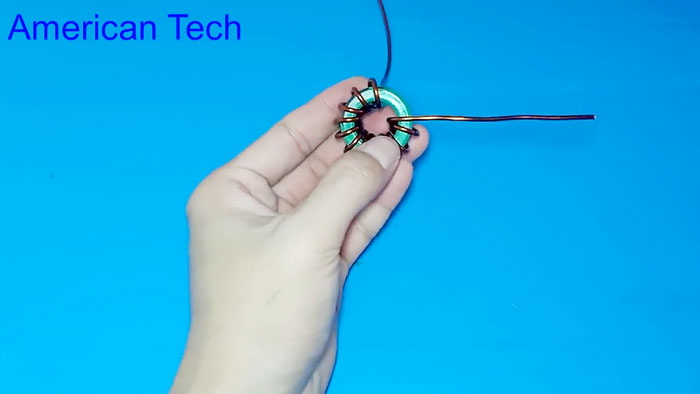

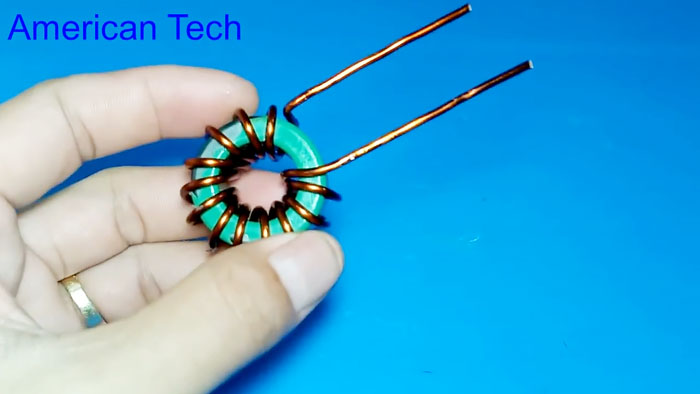

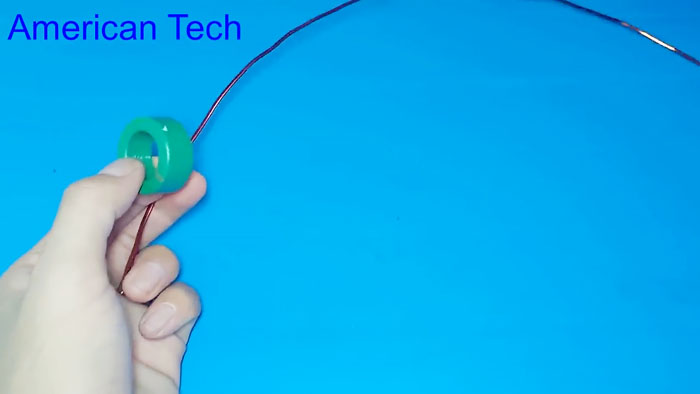

1. Сначала изготовим трансформатор. Для этого нам понадобится ферритовый сердечник и медный провод толщиной 2 мм. Делаем 12 витков проволоки.
Как сделать компактный и мощный импульсный паяльник

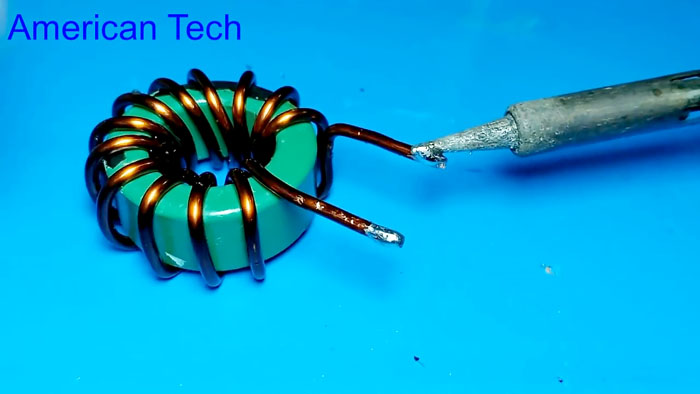

Концы обмотки выводим и зачищаем.
Как сделать компактный и мощный импульсный паяльник

Как сделать компактный и мощный импульсный паяльник

2. Полевые транзисторы в данной схеме могут перегреваться.
Как сделать компактный и мощный импульсный паяльник

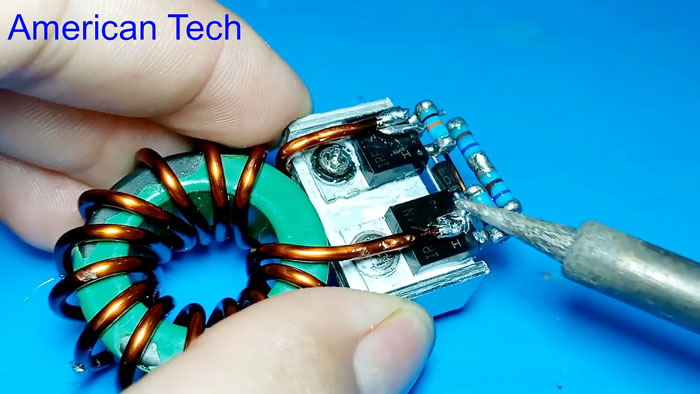

Поэтому их необходимо соединить с теплоотводом. В качестве радиатора можно применить какую либо металлическую деталь. Для компактности устройства, теплоотвод можно использовать как скелет схемы. Вокруг него собираем основные радиодетали. Впаиваем резисторы, диоды.
Как сделать компактный и мощный импульсный паяльник

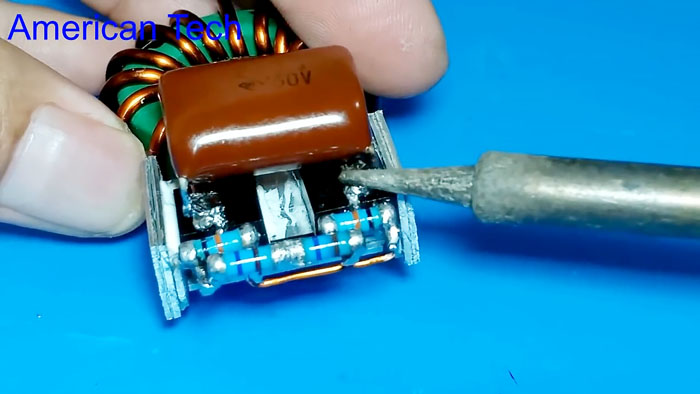

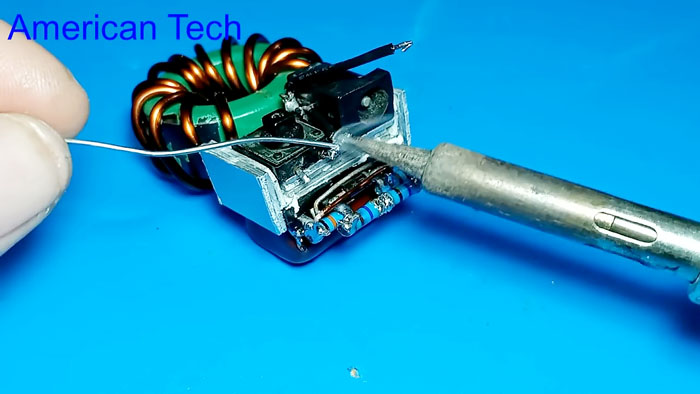

3. К получившейся плате припаиваем концы обмотки трансформатора и конденсатор.
Как сделать компактный и мощный импульсный паяльник

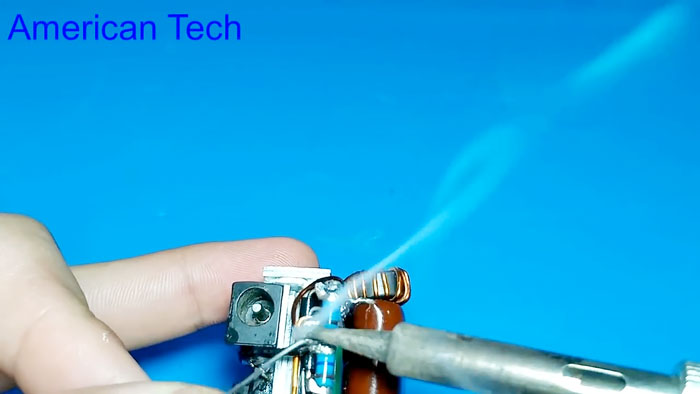

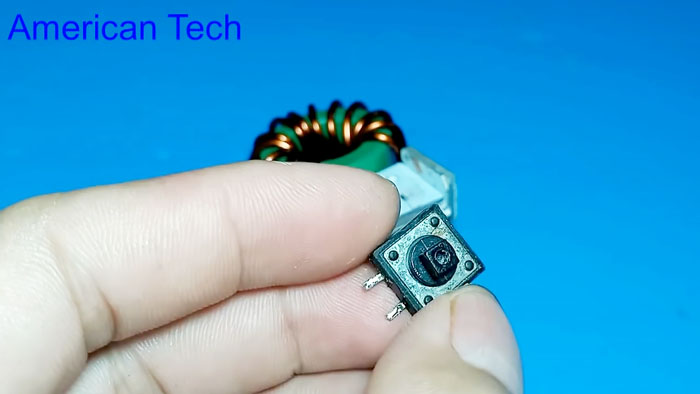

4. С обратной стороны приклеиваем кнопку включения и разъем. Затем припаиваем. Кнопка включения должна быть без фиксации. То есть, паяльник будет работать, когда кнопка удерживается во включенном положении. Делается это для того, что при длительном включении будет разогреваться весь трансформатор и удержать паяльник в руках будет проблематично.
Как сделать компактный и мощный импульсный паяльник

Как сделать компактный и мощный импульсный паяльник

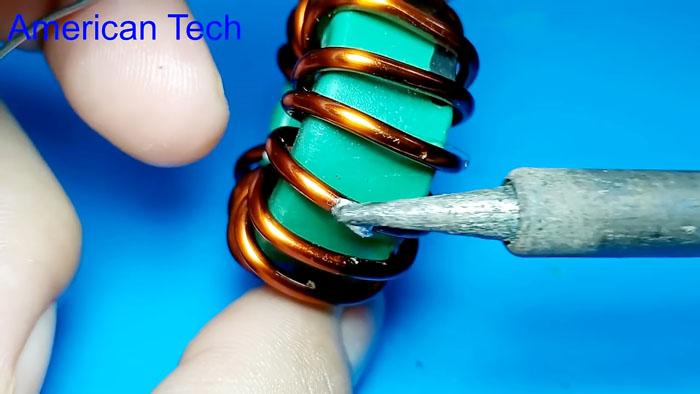

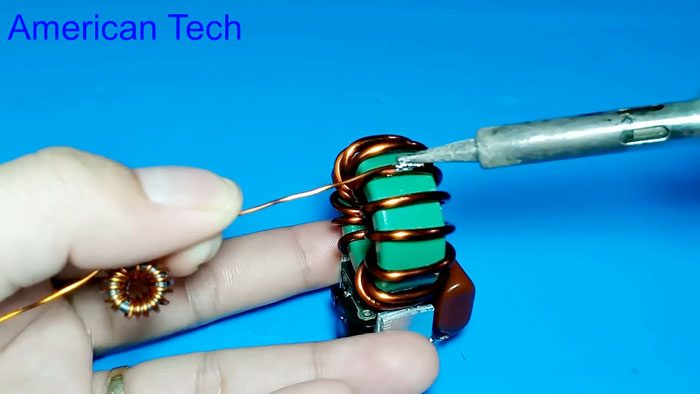

5. Находим центр обмотки и припаиваем дроссель.
Как сделать компактный и мощный импульсный паяльник

Как сделать компактный и мощный импульсный паяльник

Как сделать компактный и мощный импульсный паяльник

6. Собираем вторичную обмотку. Из проволоки, толщиной 2 мм, делаем два вывода.
Как сделать компактный и мощный импульсный паяльник

Концы зачищаем от лака. На одной из сторон делаем кольца под диаметр болта.
Как сделать компактный и мощный импульсный паяльник

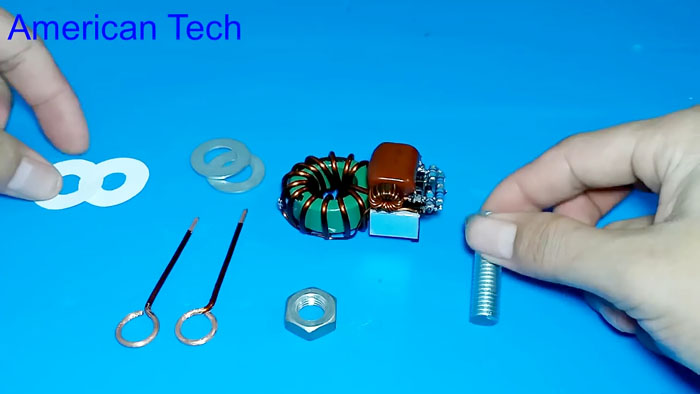

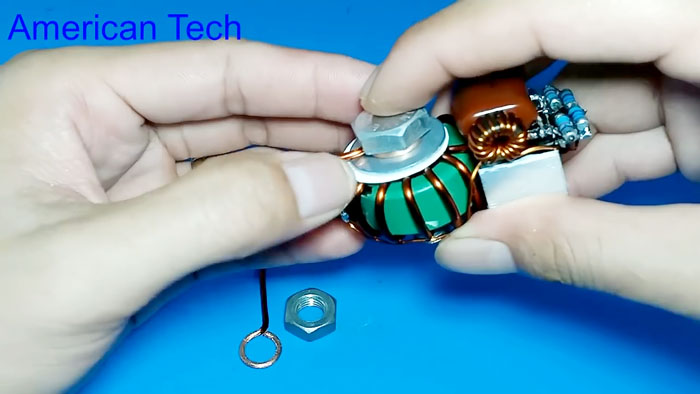

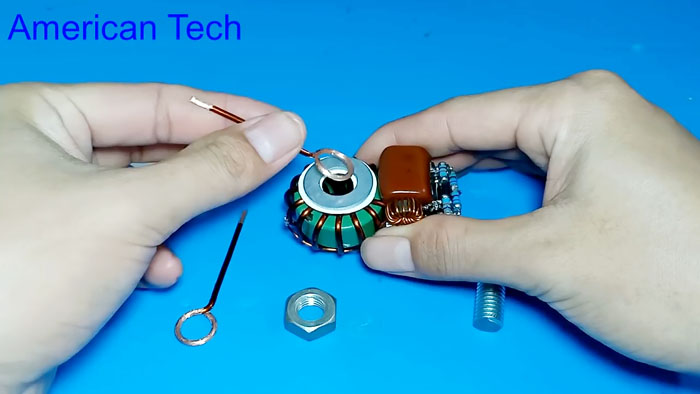

7. На болт одеваем одну из проволок, затем металлическую шайбу, изоляцию. Просовываем болт в отверстие трансформатора. Одеваем изоляцию, шайбу, второй контакт. Зажимаем гайкой.
Как сделать компактный и мощный импульсный паяльник

Как сделать компактный и мощный импульсный паяльник

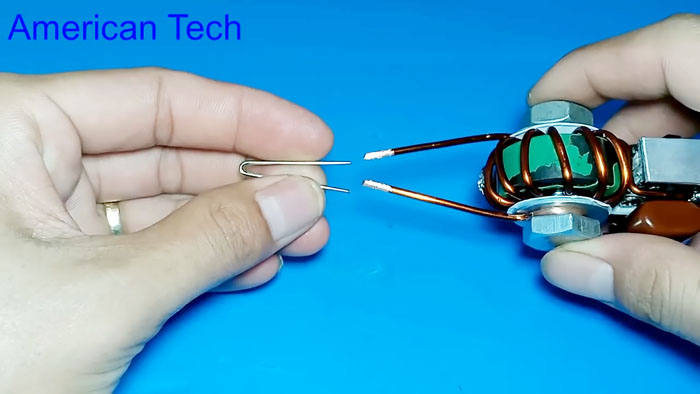

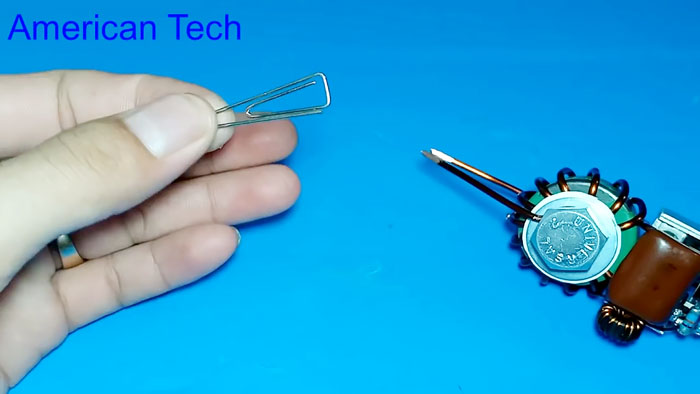

8. Скрепку обрезаем, что бы получилось удобное жало.
Как сделать компактный и мощный импульсный паяльник

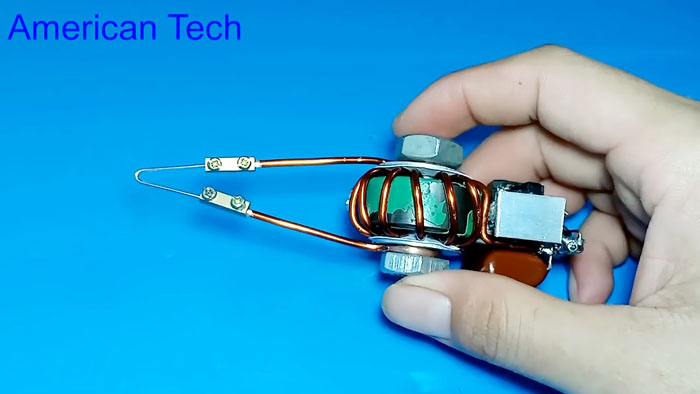

И подсоединяем к выводам вторичной обмотки с помощью клемников.
Как сделать компактный и мощный импульсный паяльник

Как сделать компактный и мощный импульсный паяльник

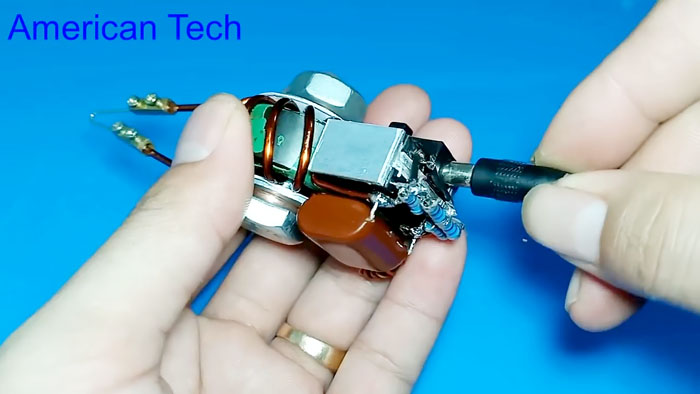

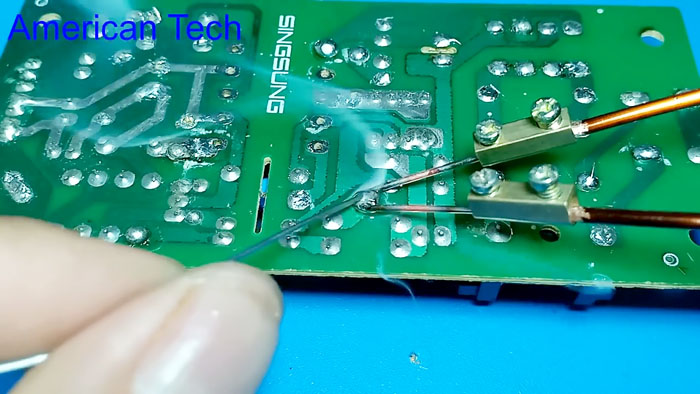

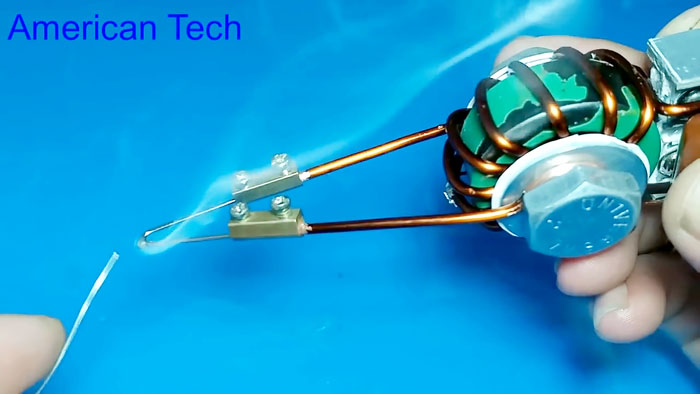

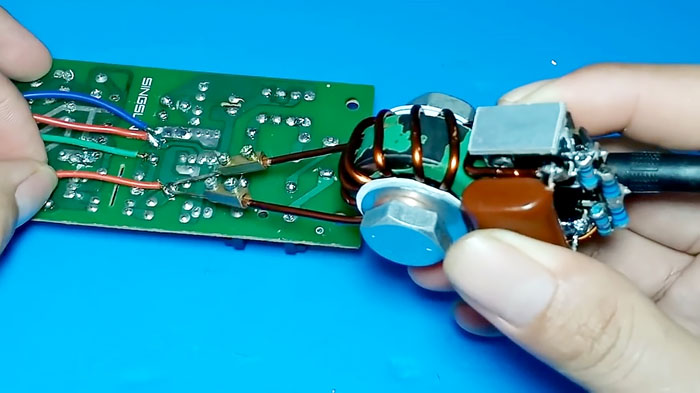

9. Подключаем паяльник к источнику питания. Проверяем работоспособность.
Как сделать компактный и мощный импульсный паяльник

Как сделать компактный и мощный импульсный паяльник

Примечание


Подключать импульсный паяльник можно от различных блоков питания напряжением до 12 Вольт. Необходимо учитывать, что чем выше напряжение блока, тем больше будет мощность прибора и тем быстрее он разогреется.
Данный паяльник можно сделать с питанием и от аккумуляторов или батареек. Для того чтобы добиться напряжения 12 Вольт, элементы питания необходимо соединить последовательно. Паяльник — прибор очень мощный, поэтому долго от батареек он не проработает. Однако в связи с быстрым нагревом для небольших объемов работ его вполне хватит. Главное не забывать отключать.
Как сделать компактный и мощный импульсный паяльник

Как сделать компактный и мощный импульсный паяльник

Техника безопасности


  • При подключении паяльника к источнику питания соблюдайте полярность.
  • После сборки и проверки работоспособности, схему паяльника лучше спрятать в корпус.
  • Не забывайте отключать прибор от сети после использования.
