Бегущие огни на одной микросхеме своими руками

Предлагаем собрать простейшую схему, наглядно демонстрирующую работу счётчика импульсов со встроенным десятичным декодером (дешифратором) - бегущие огни. Отказ от изготовления печатной платы для этой самоделки позволяет быстро собрать и запустить это устройство. При правильной сборке схема не требует настройки.


Бегущие огни на одной микросхеме своими руками

Для работы потребуются:
  • паяльник с тонким жалом;
  • легкоплавкий припой;
  • медный провод, покрытый лаковой изоляцией (ПЭВ, ПЭВ-2 или аналогичный). Для шин питания потребуется провод диаметром около 1 мм, а при выборе провода для межэлементного монтажа следует руководствоваться возможностью легко придавать ему требуемую форму;
  • источник постоянного тока с напряжением 5÷15В;
  • пинцет и ножницы или кусачки;
  • небольшой кусок пластика для обоймы под светодиоды и дрель со сверлом. Размер сверла должен быть равен диаметру излучателя светодиода.

Используемые детали:


  • микросхема CD4017.
    Бегущие огни на одной микросхеме своими руками

  • два резистора сопротивлением 330 ÷ 470 Ом;
  • 10 обычных светодиодов для индикации уровня сигнала на выходах дешифратора;
    Бегущие огни на одной микросхеме своими руками

  • 1 мигающий светодиод (Blinking LEDs) серии L-314 или аналогичный. Это сравнительно недавно появившийся тип светодиодов, содержащий излучающий элемент и схему управления его работой. Как правило, в его маркировке после цифр содержится буква «B». В данной конструкции он выполняет функцию генератора управляющих импульсов.

Для удобства сборки конструкции напомним цоколёвку микросхемы и светодиодов.

Последовательность сборки:


Бегущие огни на одной микросхеме своими руками

1. Изготавливаем обойму для светодиодов по доступной вам технологии. Важно учесть, что просверлить все отверстия следует до придания пластине окончательных размеров. При этом будет удобнее размечать центры отверстий и риск поломки при сверлении и зачистке будет минимальным;
2. Формуем выводы сигнальных светодиодов, отгибая их в противоположные стороны;
Бегущие огни на одной микросхеме своими руками

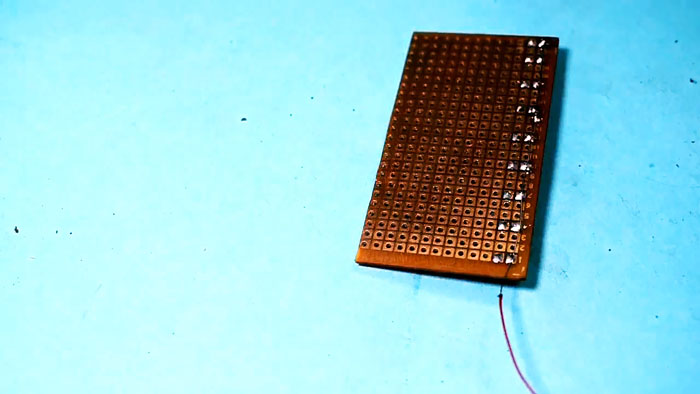

3. Устанавливаем все 10 светодиодов в отверстия на заранее изготовленной обойме. Важно соблюдать полярность, чтобы аноды и катоды располагались однообразно;
Бегущие огни на одной микросхеме своими руками

4. Залуживаем отрезок толстого медного провода, на участке протяжённостью равной длине обоймы;
Бегущие огни на одной микросхеме своими руками

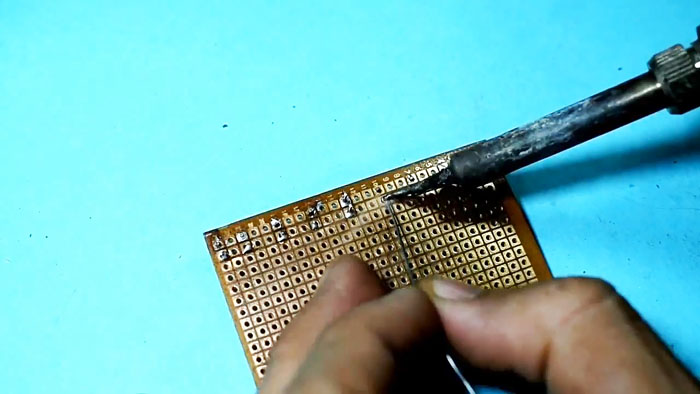

5. Припаиваем к нему все катоды светодиодов. Здесь важно не перегреть места пайки. Можно в качестве теплоотвода во время пайки использовать пинцет со стороны светодиода;
6. Ножницами или кусачками отрезаем неиспользуемые части выводов светодиодов. Этим заканчивается сборка десятиэлементного индикатора, который теперь будем соединять с микросхемой-дешифратором;
7. Отрезаем кусок тонкого медного провода размером 4-5 см и залуживаем оба его конца на длину 3-5 мм. Предварительное лужение ускорит пайку и предотвратит перегрев светодиода и микросхемы в процессе монтажа;

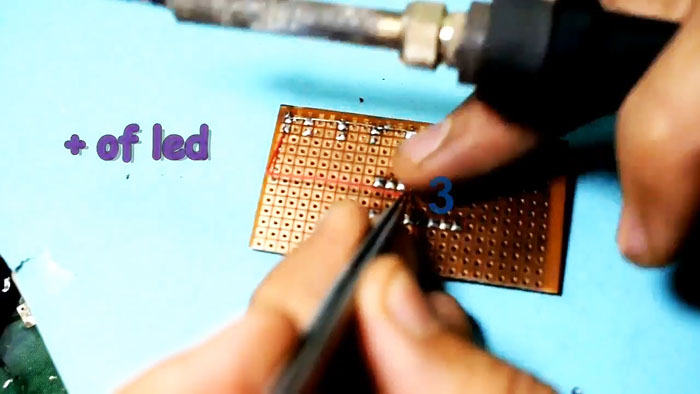

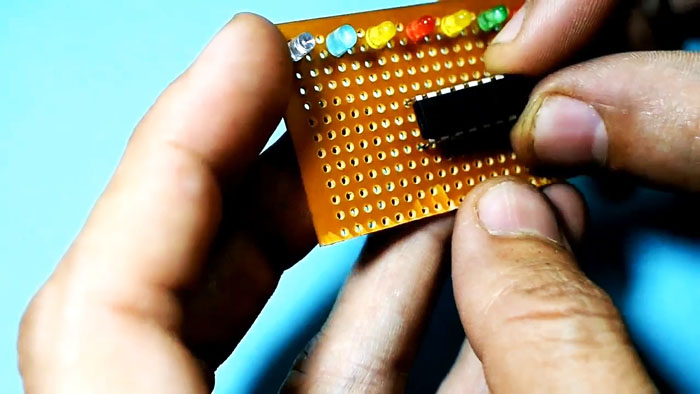

8. Припаиваем этот проводник к аноду крайнего светодиода индикатора, а затем к третьему выводу микросхемы. Таким образом, мы соединяем вывод Q0 микросхемы с анодом первого светодиода;
9. Теперь у нас более-менее жестко связаны микросхема и обойма со светодиодами, что позволяет намного проще вести последующий монтаж;
Бегущие огни на одной микросхеме своими руками

Бегущие огни на одной микросхеме своими руками

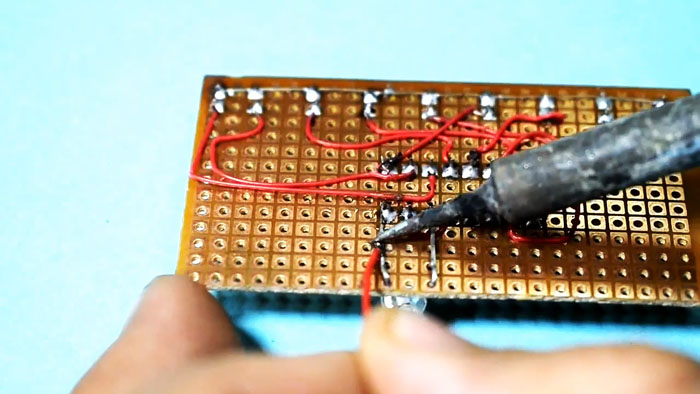

10. Выполняем последовательные соединения отрезками изолированного провода соответствующей длины:
  • вывод 2 (Q1) – анод 2 светодиода индикатора;
  • вывод 4 (Q2)– анод 3;
  • вывод 7 (Q3)– анод 4;

Бегущие огни на одной микросхеме своими руками

Бегущие огни на одной микросхеме своими руками

Бегущие огни на одной микросхеме своими руками

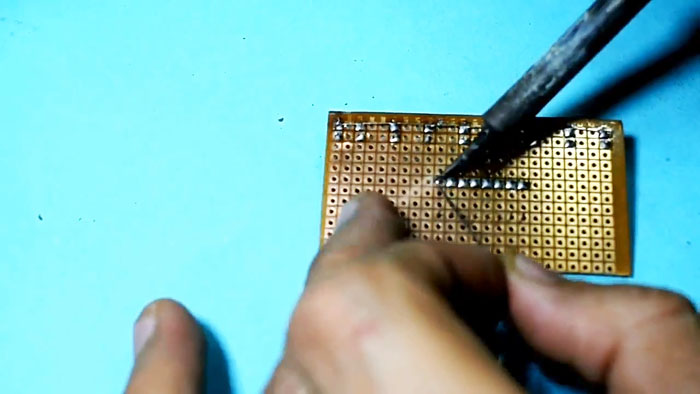

11. Загибаем внутрь корпуса и спаиваем выводы 8, 13 и 15 микросхемы предварительно залуженным толстым проводом, который будет выполнять функцию отрицательной шины питания. Он должен выступать за корпус микросхемы примерно на 5-8 см для удобного подключения к источнику питания;

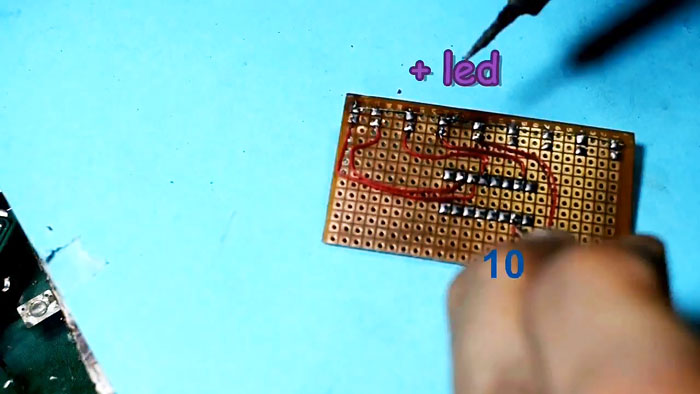

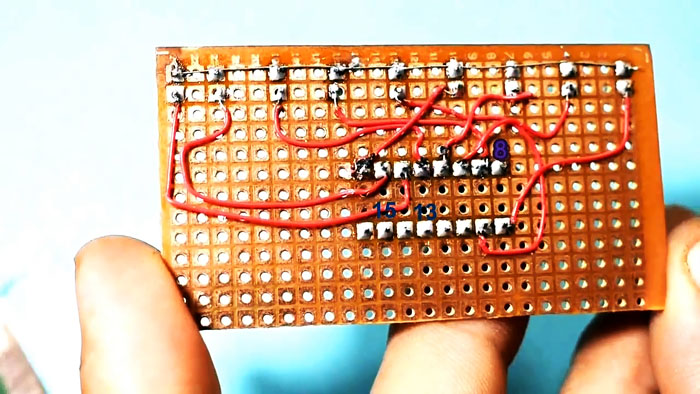

12. Соединяем изолированными проводниками, изгибая их так, чтобы они не касались друг друга:
  • вывод 1 (Q5) – анод 6;
  • вывод 5 (Q6) – анод 7;
  • вывод 6 (Q7) – анод 8;
  • вывод 10 (Q4) – анод 5;
  • вывод 9 (Q8) – анод 9;
  • вывод 11 (Q9) – анод 10;

Бегущие огни на одной микросхеме своими руками

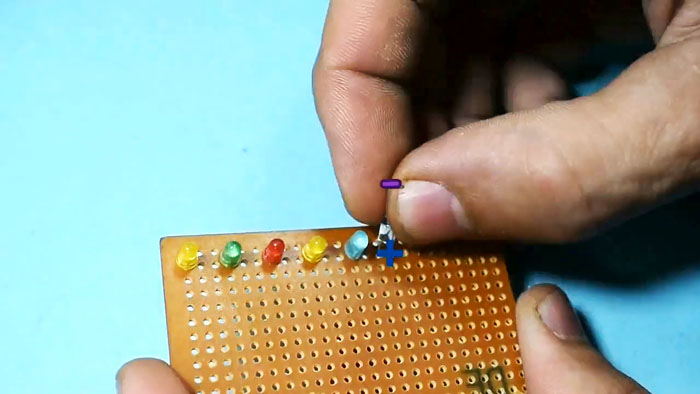

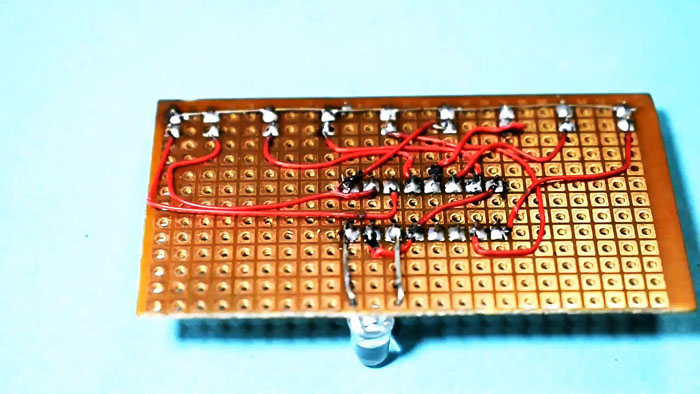

13. Припаиваем между выводами микросхемы 16 и 14 мигающий светодиод с соблюдением полярности: анод к 16 выводу, а катод – к 14;
14. Используем ножку светодиода, припаянную к 16-му выводу микросхемы, как место для припаивания положительной шины питания. Здесь припаиваем отрезок толстой медной проволоки;
Бегущие огни на одной микросхеме своими руками

15. Между шиной из проволоки, соединяющей все катоды индикаторных светодиодов, и отрицательной шиной питания, соединяющей выводы 8, 13, 15 микросхемы, впаиваем резистор 470 Ом;
Бегущие огни на одной микросхеме своими руками

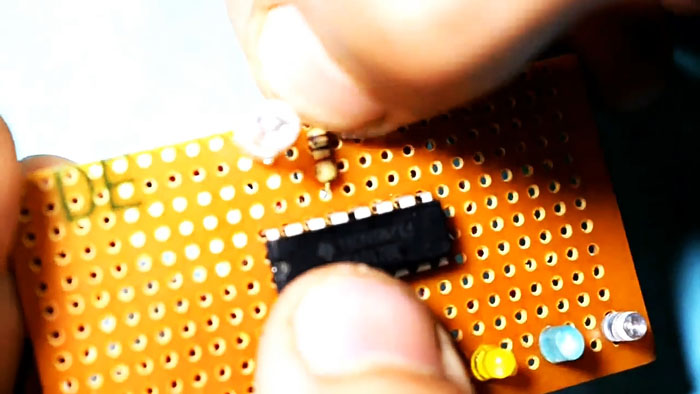

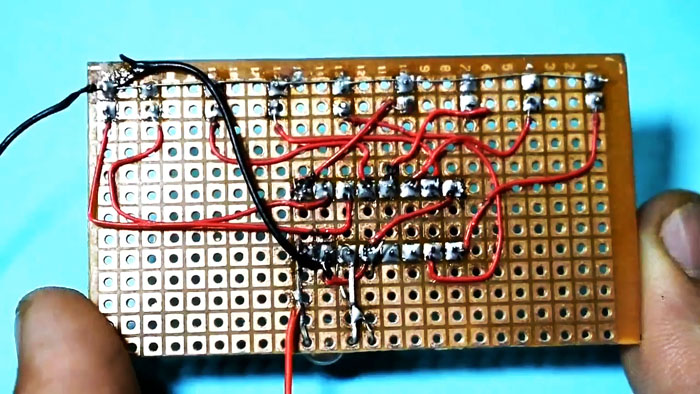

16. Между выводом 14 микросхемы и минусовой шиной впаиваем резистор 330 Ом;
Бегущие огни на одной микросхеме своими руками

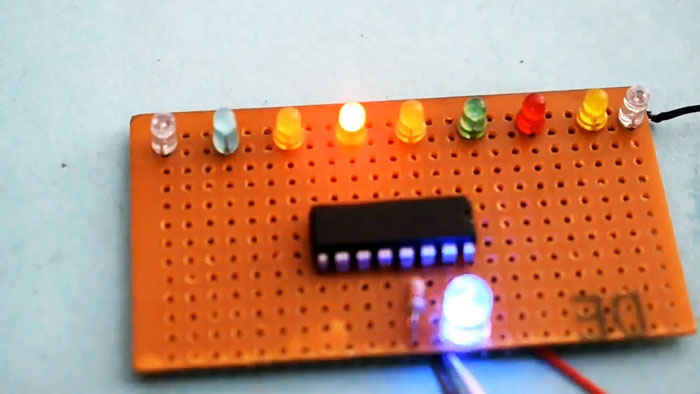

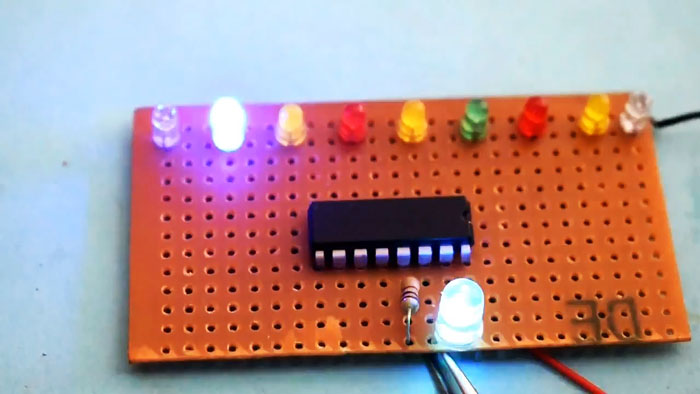

17. Проверяем собранную конструкцию на отсутствие замыканий и подаём питание на схему.
Бегущие огни на одной микросхеме своими руками

Бегущие огни на одной микросхеме своими руками

Заключение


Описанная модель позволяет наглядно изучить работу счётчика-дешифратора, но не раскрывает полностью все его возможности. Номиналы нагрузочных резисторов не оказывают влияния на работу схемы и могут быть изменены. Предложенная последовательность сборки может быть изменена по вашему усмотрению.

Смотрите видео
