Прочнейшее соединение проводов большого сечения без утолщения скруткой

Прочнейшее соединение проводов большого сечения без утолщения скруткой

Сращивание многопроволочных проводов большого сечения только скруткой в дальнейшем сопровождается ее окислением, ухудшением контакта и увеличением сопротивления. Плюс ко всему обычная скрутка имеет не эстетический вид и значительное утолщение в месте соединения. Более правильным и надежным способом соединения будет пайка, но на толстых жилах от 10 мм кв. делать это паяльником сложно. Конечно, можно пользоваться тигелем, но он есть далеко не у каждого. Рассмотрим простой и надежный способ пайки толстых проводов обычным паяльником.

Прочнейшее соединение проводов большого сечения без утолщения скруткой

Инструменты и материалы:


  • припой;
  • флюс или спиртовой раствор канифоли;
  • паяльник;
  • тонкая медная проволока;
  • стриппер или монтажный нож.

Подготовка проводов и пайка

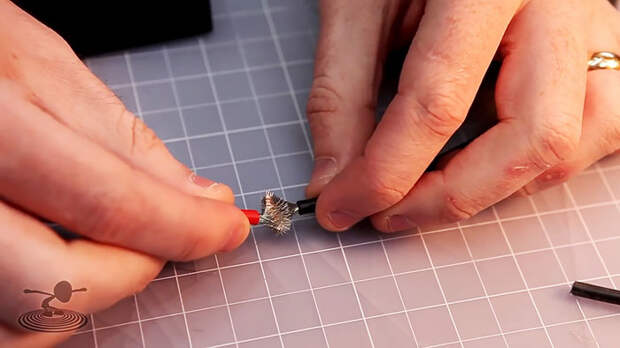

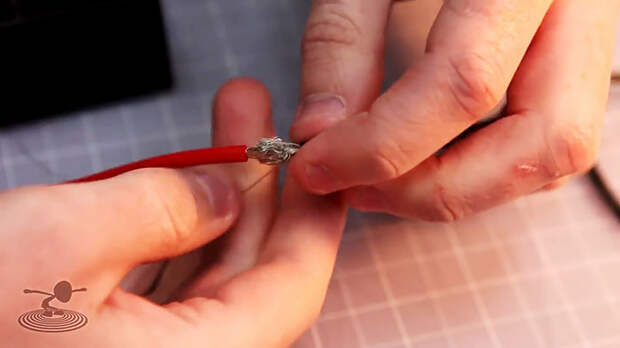

Концы проводов нужно очистить от изоляции стриппером или ножом. Достаточно открыть примерно по 1 см. Оголенные многопроволочные жилы следует распушить и с торца состыковать между собой.
Прочнейшее соединение проводов большого сечения без утолщения скруткой

Прочнейшее соединение проводов большого сечения без утолщения скруткой

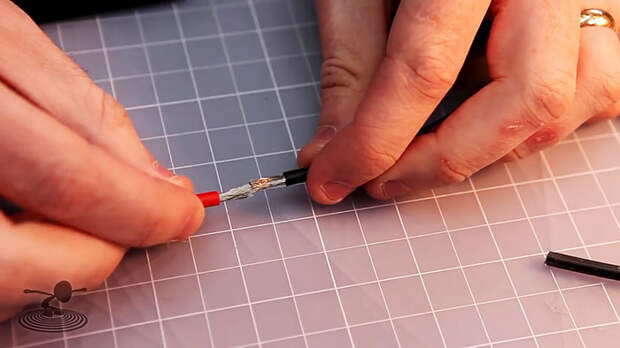

При соединении они разойдутся веером, поэтому их нужно будет аккуратно обжать пальцами.
Прочнейшее соединение проводов большого сечения без утолщения скруткой

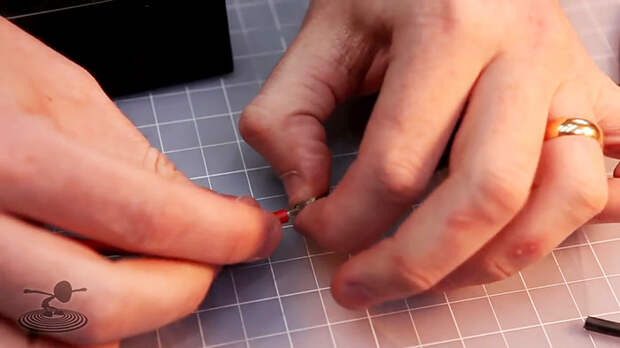

Жилы в месте сращивания обматываются тонкой медной проволокой, желательно более толстой, чем отдельные проволочки в соединяемых проводах. Ее можно достать из кабеля ПВЗ, ШВВП и подобных.
Прочнейшее соединение проводов большого сечения без утолщения скруткой

Обмотку следует проводить со средней частотой.

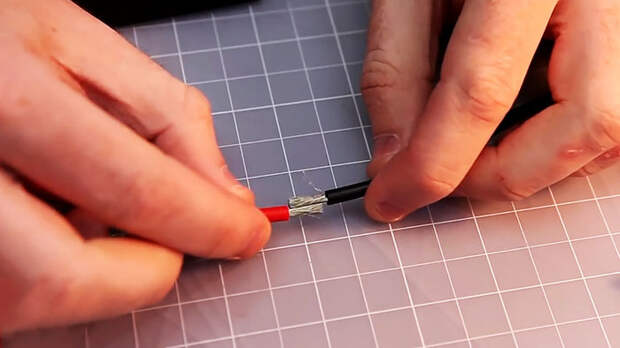

Если укладывать виток к витку, то получится аккуратней и прочней. При наматывании проволоку следует натягивать, по завершению ее концы соединяются скруткой или заводятся в жилы. Полученный в результате бандаж нужно окончательно затянуть. Для этого соединенные провода растягиваются. Чем сильнее их тянуть, тем больше жилы сжимаются бандажом. В результате соединение станет не менее стойким к разрыву, чем цельный кабель.
Прочнейшее соединение проводов большого сечения без утолщения скруткой

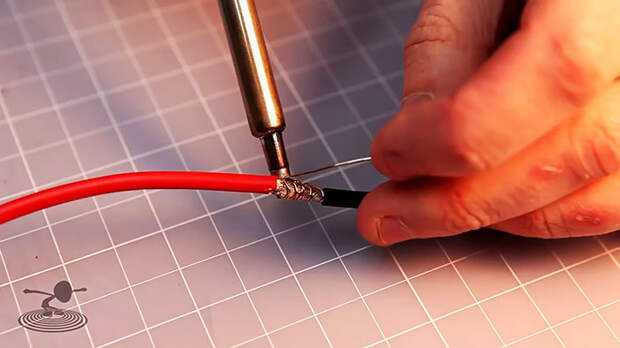

Оголенные жилы в месте сращивания нужно промазать флюсом или спиртовым раствором канифоли. После этого паяльником разогреваются бандаж и жилы.
Прочнейшее соединение проводов большого сечения без утолщения скруткой

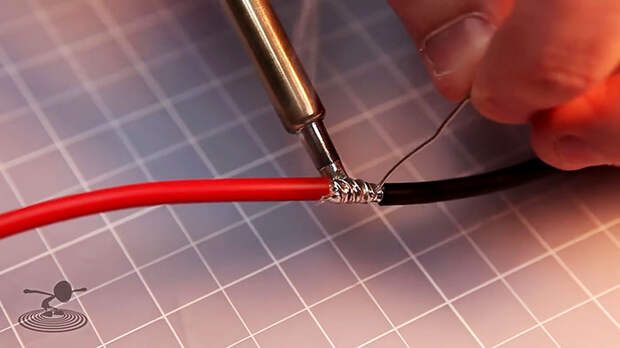

К горячим участкам прикладывается припой. По мере его плавления жало паяльника нужно сдвигать дальше, чтобы прогревать новые места. Расплавленное олово проникает под бандаж и пустоты между переложенной проволокой жил. Припой не капает и ложится очень ровно.
Прочнейшее соединение проводов большого сечения без утолщения скруткой

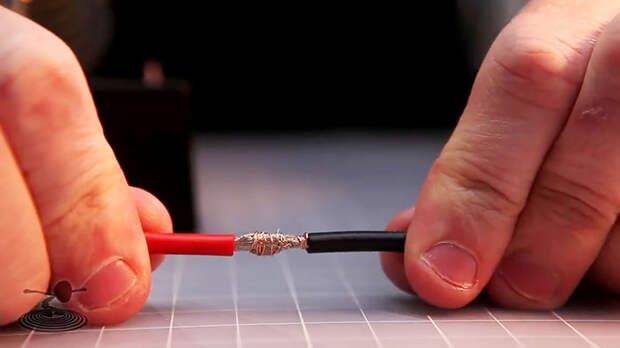

Предлагаемый способ пайки дает очень прочное к механическому воздействию соединение. Использование бандажа исключает перерасход олова, поскольку оно не течет вниз и не висит каплями. Само место сращивания выглядит аккуратным и создает минимальное сопротивление. Если используется достаточно мощный паяльник, то каждое соединение можно готовить за пару минут.

Смотрите видео
