Простейшие бегущие огни всего на одной микросхеме без программирования

Данная статья поможет сделать полезную в быту вещь, порадовать себя и своих близких, разобраться в основах радиотехники. Для изготовления бегущих огней вам понадобится совсем немного времени. Необходимые радиодетали можно купить в специализированных магазинах, и стоят они недорого.

Простейшие бегущие огни всего на одной микросхеме без программирования

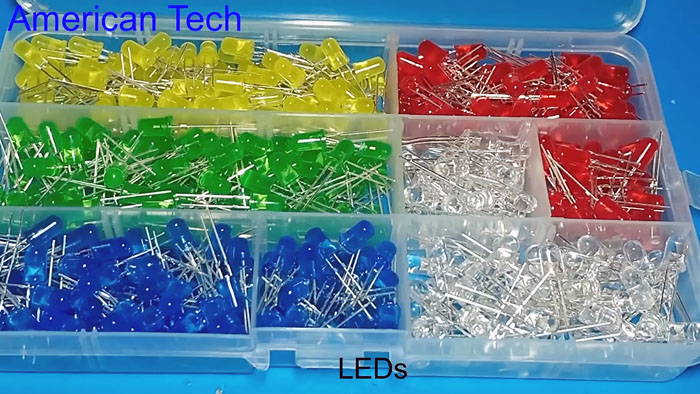

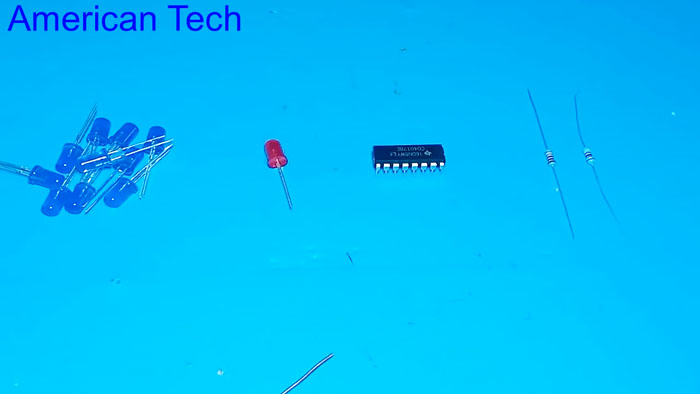

Необходимые материалы и приспособления:



Простейшие бегущие огни всего на одной микросхеме без программирования

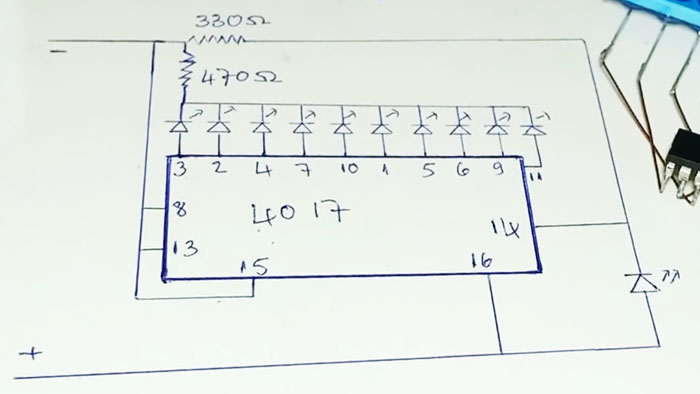

Схема и принцип действия


Мигающий светодиод выдает один импульс в 0,5 секунды.
Этот импульс поступает на вход микросхемы. Микросхема считывает этот импульс и отправляет его поочередно на выходы. Каждый импульс идет на новый выход, последовательно от первого до десятого. После десятого выхода, счетчик сбрасывается, и процесс начинается заново. Таким образом получается эффект бегущих огней.
Простейшие бегущие огни всего на одной микросхеме без программирования

Изготавливаем простые бегущие огни


Простейшие бегущие огни всего на одной микросхеме без программирования

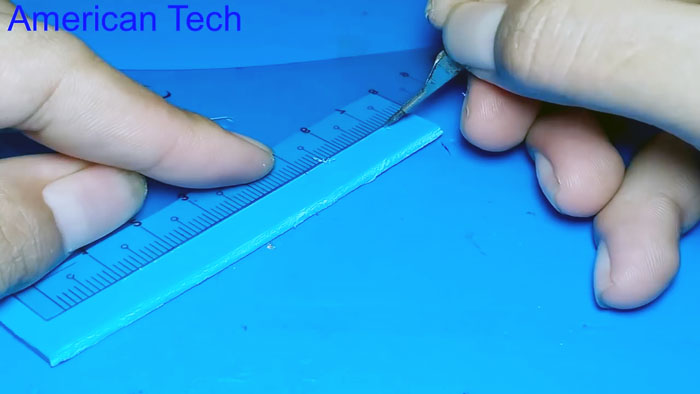

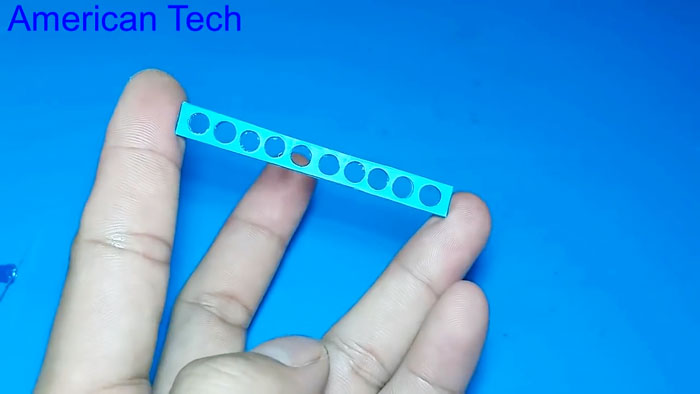

Светодиоды могут быть расположены свободно и держаться за счет проводов. Но для удобства, лучше изготовить корпус для наших огней. Возьмем кусок пластика, просверлим в нем десять отверстий. Отрежем излишки, оставив тонкую полоску.
Простейшие бегущие огни всего на одной микросхеме без программирования

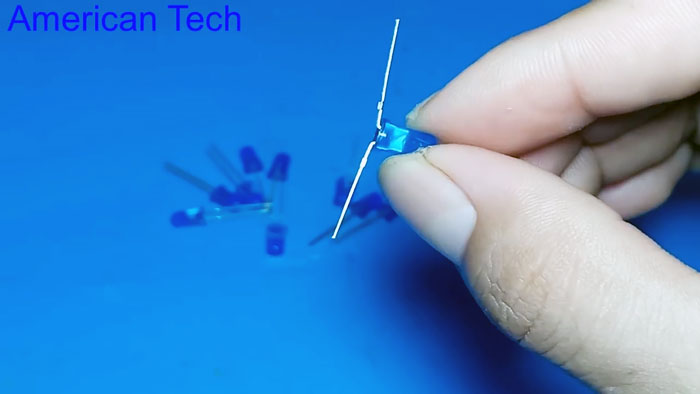

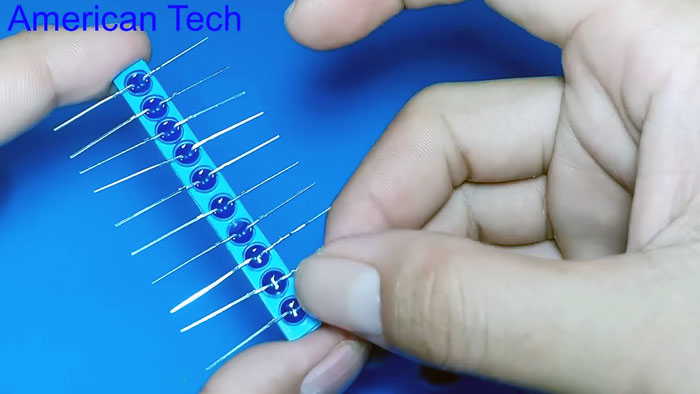

Разгибаем усики светодиодов, и вставляем их в отверстия пластика.
Простейшие бегущие огни всего на одной микросхеме без программирования

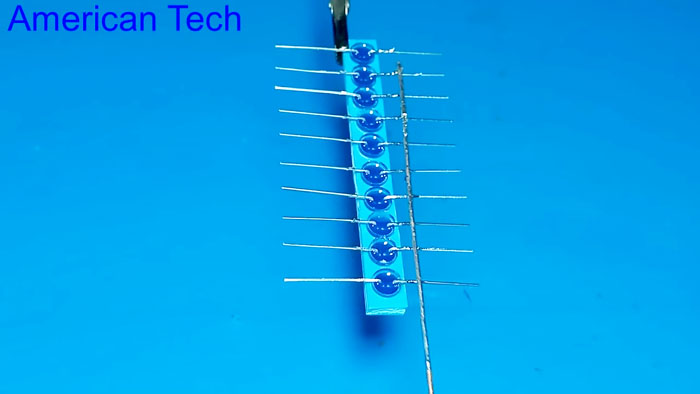

Контакты светодиодов находящиеся с одной из сторон припаиваем к перемычке.
Простейшие бегущие огни всего на одной микросхеме без программирования

Простейшие бегущие огни всего на одной микросхеме без программирования

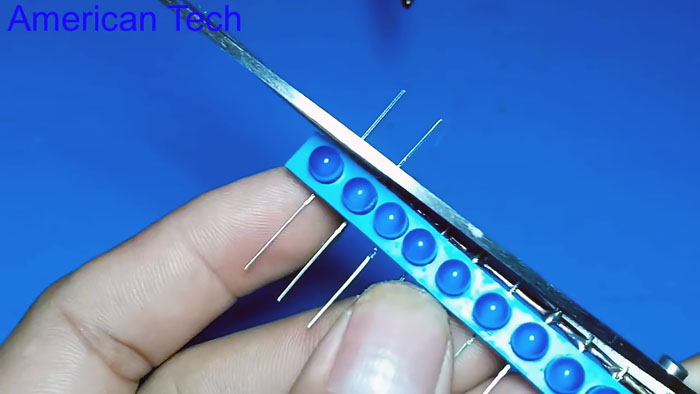

Выступающие за перемычку контакты отрезаем.
Простейшие бегущие огни всего на одной микросхеме без программирования

Простейшие бегущие огни всего на одной микросхеме без программирования

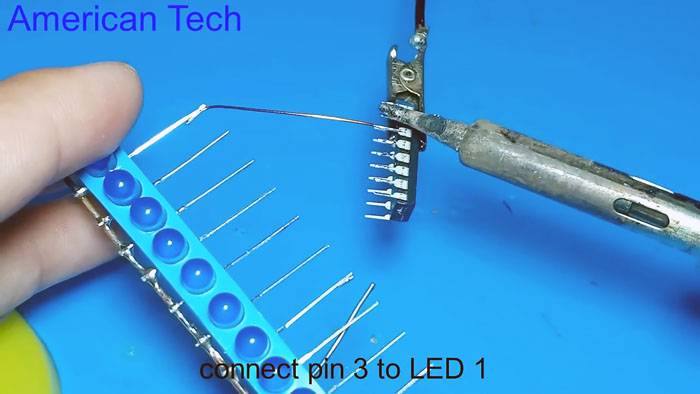

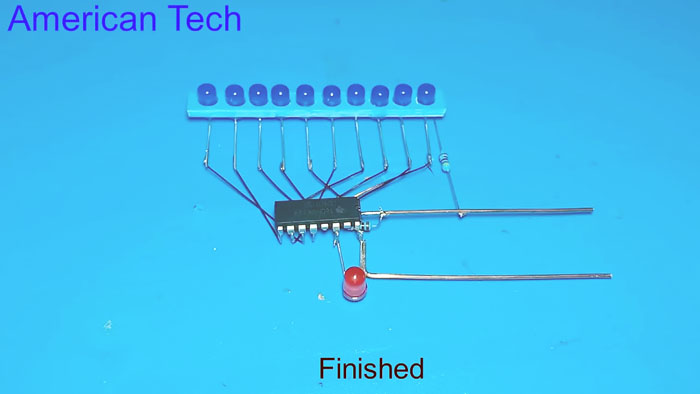

Далее производим сборку схемы по рисунку.
Простейшие бегущие огни всего на одной микросхеме без программирования

Простейшие бегущие огни всего на одной микросхеме без программирования


Простейшие бегущие огни всего на одной микросхеме без программирования

Простейшие бегущие огни всего на одной микросхеме без программирования

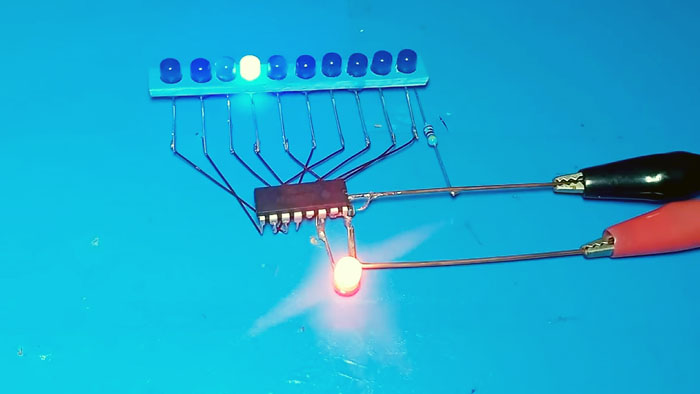

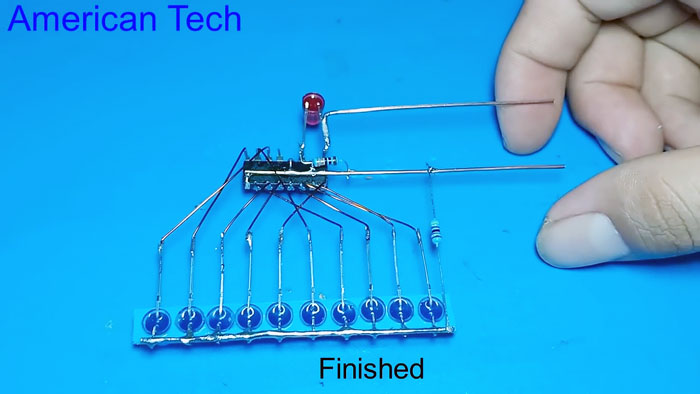

Подаем напряжение от 5 до 12 Вольт на выводы схемы. Для этого можно использовать блок питания или обычные батарейки и аккумуляторы. Наслаждаемся результатом.
Простейшие бегущие огни всего на одной микросхеме без программирования

Рекомендации


Если у вас под рукой только обычные пальчиковые батарейки – по 1,5 Вольта, для достижения необходимого напряжения их можно объединить. К плюсу одной батарейки подключаем минус второй, к плюсу второй – минус третьей и так далее. Это называется – последовательное соединение. Для достижения напряжения 6 Вольт, нам необходимо соединить последовательно 4 батарейки по 1,5 Вольта.
При подключении бегущих огней от блока питания, необходимо убедится в полярности и уровне напряжения. Обычно вся информация нанесена на корпус блока. Если таких сведений нет, необходимо воспользоваться вольтметром. В вольтметре контакты подписаны, обычно плюс красного цвета, минус черного. При правильном подключении к блоку питания прибор покажет положительное значение, например 12 Вольт. Если плюс и минус перепутаны, то показания вольтметра будут отрицательными, то есть со знаком минус, – 12 Вольт.

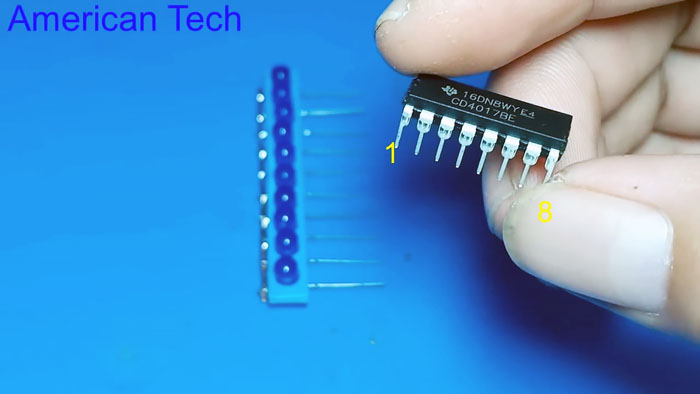

В качестве микросхемы IC 4017, можно использовать отечественный аналог – микросхему К561ИЕ8. Мигающий светодиод лучше использовать красного цвета – у него выше напряжение импульса. Двухцветные мигающие светодиоды использовать нельзя, с ними схема работать не будет.

Смотрите видео



Техника безопасности:


  1. Обязательно соблюдайте полярность подключения устройства.
  2. Если на блоке питания нет маркировки и вам нечем проверить напряжение, которое он выдает, использовать его нельзя.
  3. Перед использованием всю схему бегущих огней необходимо спрятать в какой-либо корпус или заизолировать во избежание коротких замыканий.
